18米跨钢结构厂房毕业设计方案(计算书,建筑、结构施工图纸)

附件详情

该资料为安徽工业大学学士学位论文
该资料是单层双跨轻钢结构工业厂房,采用门式刚架结构:每跨18米,每跨中都设有一台10吨、A3级桥式吊车。
抗震设防烈度 7度 基本风压 0.35KN/平方米
设计主要依据《钢结构设计规范》(GB50017—2003)和《门式刚架轻型房屋钢结构技术规程》(CECS102:2002)等国家规范。
确定刚架平面布置后,先进行各种的荷载标准值计算,利用PKPM软件估算选梁、柱截面进行内力分析及组合,忽略地震荷载等因素的影响。在此基础上确定梁、柱的截面,并且利用位移法求出在荷载组合作用下的结构内力(弯矩、剪力、轴力),验算了其平面内外的稳定性。梁柱均采用Q235钢,8.8级和10.9级摩擦型高强螺栓连接,局部焊接采用E43型焊条。在计算内力组合中,只选用了一种最不利的组合,最安全的结果计算。此外还进行了地基基础的计算,由于厂房处的地质条件较好,故采用了安全的柱下独立基础的设计方案。完成了梁、柱和房屋墙面檩条等构件的内力和截面的计算,及绘制了建筑和 结构施工图 纸。
共118页。
建筑该资料包含:建筑设计说明,建筑平面图,立面图,剖面图等共6张图纸。
结构该资料包含: 结构设计说明 ,基础 平面布置图 ,刚架、支撑布置图,屋面檩条布置图,墙面檩条布置图,门式刚架及 节点详图 ,吊车梁系统布置图,吊车梁及 节点详图 等共9张图纸。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

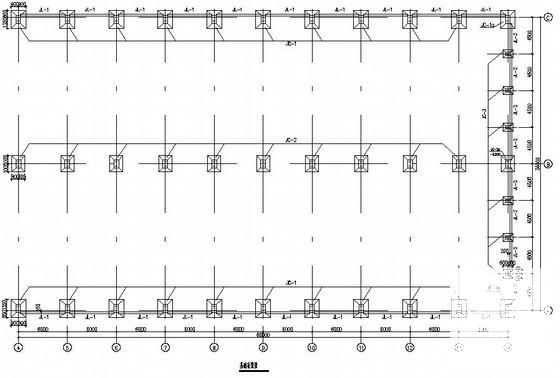

  • 钢结构厂房施工方案 - 1
    钢结构厂房施工方案 - 1

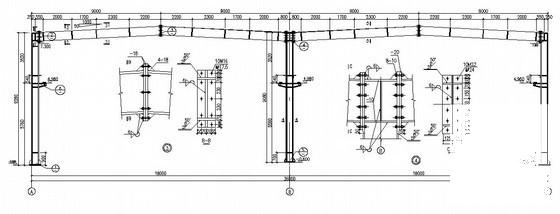

  • 钢结构厂房施工方案 - 2
    钢结构厂房施工方案 - 2

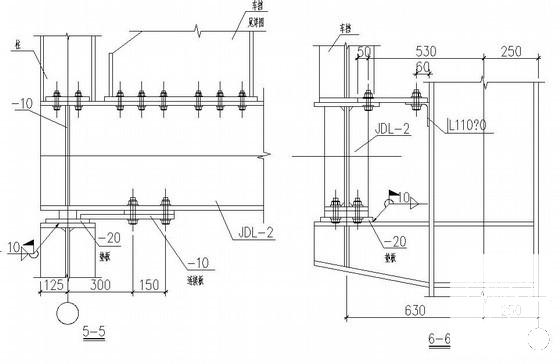

  • 钢结构厂房施工方案 - 3
    钢结构厂房施工方案 - 3

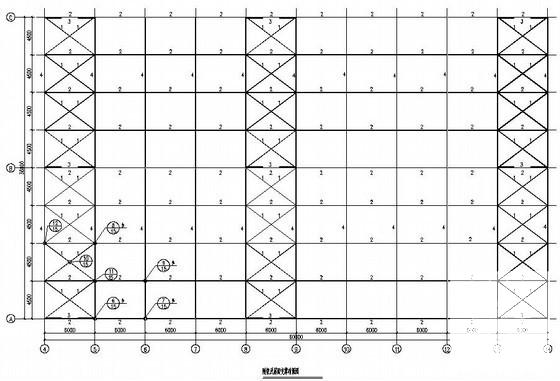

  • 钢结构厂房施工方案 - 4
    钢结构厂房施工方案 - 4
以上是部分截图,请下载附件后查看完整高清内容
