39米跨单层重型钢结构厂房施工图纸

  • 建筑类别:工业建筑
  • 建筑高度类型:单层建筑
  • 厂房建筑高度类型:单层厂房
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:25年
  • 建筑设计结构形式:钢结构
  • 钢结构:门式刚架
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 结构最大跨度:39.6m
  • 抗震设防烈度:7度抗震
  • 风压:0.40kN/平方米
  • 雪压:0.35kN/平方米
  • 参考图纸:36张
  • 设计年代:近代

附件详情

该项目是重型钢结构厂房(船体分段及预制车间,格构式柱,内含2台50T吊车),基础为混凝土管桩基础,抗震设防烈度为7度。
包含:结构设计总说明,轴桩位平面布置图,承台配筋详图,轴锚栓 平面布置图 ,行车梁布置图,屋面结构布置图,屋面檩条布置图,轴墙梁、柱间支撑布置图,连接大样等共计36张图。
4月。

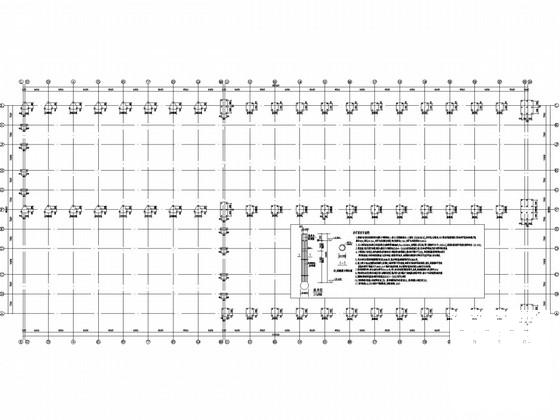

轴桩位平面布置图

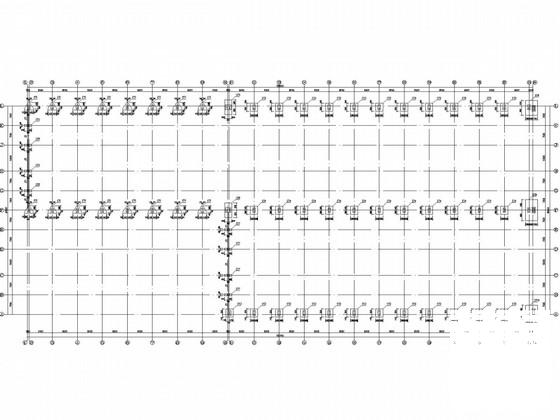

轴承台平面布置图

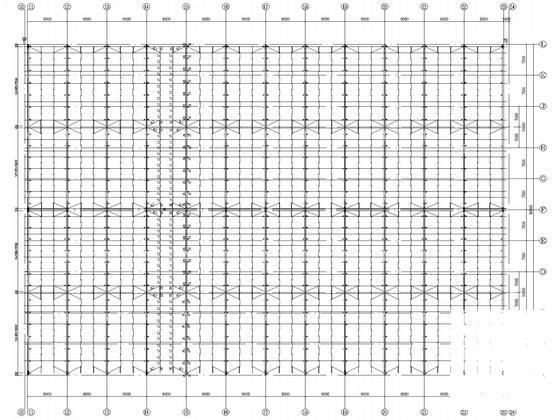

轴屋面檩条布置图

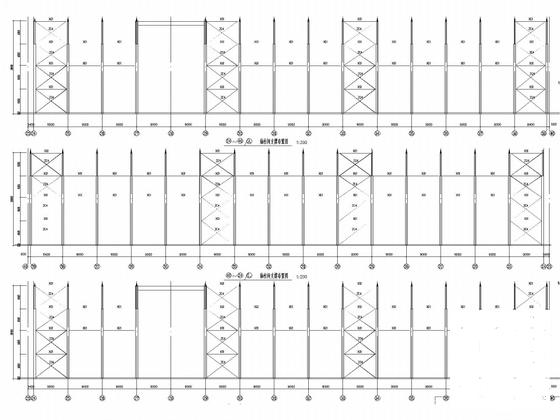

轴柱间支撑布置图

DCL10t-1

轴墙梁布置图

GJ1连接大样

GJ4连接大样一

轴屋面结构布置图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 单层厂房钢结构施工 - 1
    单层厂房钢结构施工 - 1
  • 单层厂房钢结构施工 - 2
    单层厂房钢结构施工 - 2
  • 单层厂房钢结构施工 - 3
    单层厂房钢结构施工 - 3
  • 单层厂房钢结构施工 - 4
    单层厂房钢结构施工 - 4
  • 单层厂房钢结构施工 - 5
    单层厂房钢结构施工 - 5
  • 单层厂房钢结构施工 - 6
    单层厂房钢结构施工 - 6
以上是部分截图,请下载附件后查看完整高清内容
