办公楼空调、冷热源机房、通风及防排烟设计

该附件为 办公楼空调、冷热源机房、通风及防排烟设计。

二、附件详情及设计范围

该项目为王佐乡办公楼,地下一层,为车库或库房;地上三层,为办公用房等。建筑面积为5000多平米。空调采暖面积约3600平米。

四、空调设计:

1.冷热源:该项目采用地源热泵机组提供夏季冷源和冬季热源,机房设在一层,选用两台地源热泵冷热水机组,编号LR-1,2。单台热泵机组制冷时:额定制冷量为220KW,冷冻水温为12/7℃,冷却水温25/30℃,制热时:额定制热量为204KW,热水温度为40/45℃,冷水温度为8/3℃。

2.空调型式:采用风机盘管加新风系统;夏季供冷,冬季供热。风机盘管为卧式吊装(吊装在梁框架内),每层设一台新风机组,吊装在走廊吊顶内。

3.空调/采暖水系统:采用两管制变水量系统,夏季供冷,冬季供热,水系统采用闭式膨胀定压罐定压,冬夏季运行采用电动或手动切换。该项目设计范围包括该建筑的室内空调、冷热源机房、通风及防排烟设计。

空调冷热源系统

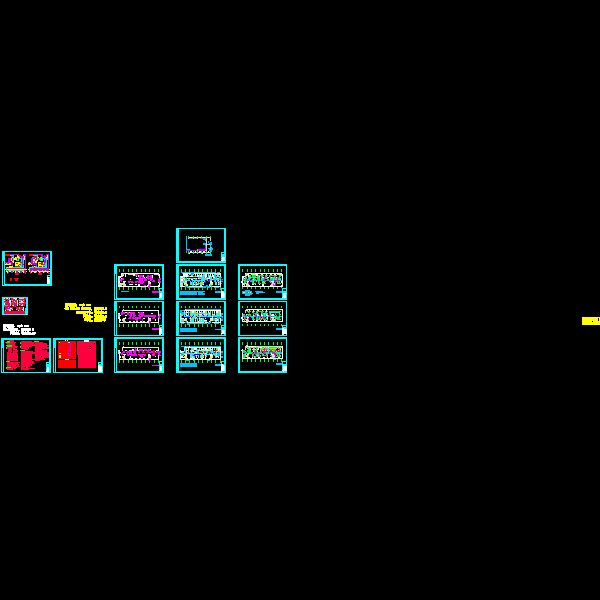

设备及管线布置平面图

地下一层暖通平面图
