6层框架学生公寓业设计(建筑、结构CAD图纸)

附件详情

该资料为昆明理工大学学士学位论文
该资料是学生公寓设计。总建筑面积为5391.49平方米,底层占地面积为898.58平方米,总高为21.90m。根据设计要求,设防烈度为8度,抗震等级为二级,设计中要考虑抗震设计。本方案采用钢筋混凝土现浇框架结构。主体结构为双向承重框架,横向框架等跨。在进行荷载计算和构件截面估算后,选取一榀框架进行计算,用迭代法算出内力,并对最不利活荷载和最不利内力进行分析,通过底部剪力法求出地震荷载。本方案基础形式采用柱下独立基础.整个方案设计基本符合设计和结构要求,具有一定的创造性和合理性。
共104页。

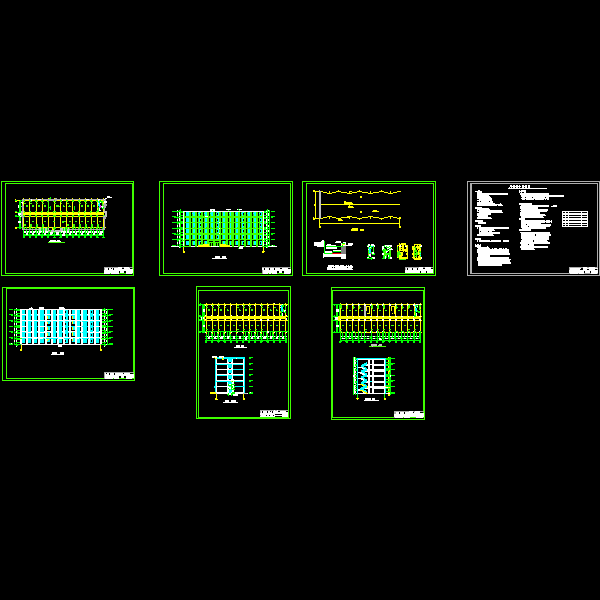

建筑图包括:建筑设计说明,建筑平面图,立面图,剖面图,节点详图等共7张图纸。

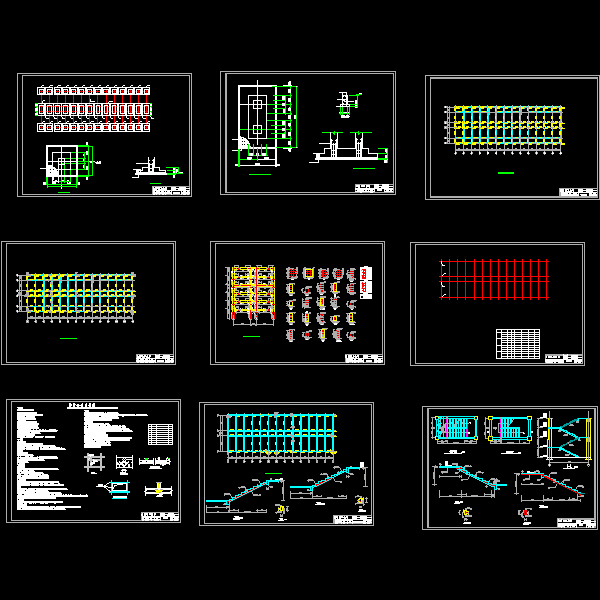

结构图包括:结构设计说明,基础平面布置图及大样,结构 ,一榀框架, 等共9张图纸。

以下是附件的其中一部分截图,共2张,您也可以 搜索 更多您想要的资源
  • 建施图.dwg
    建施图.dwg
  • 结施图.dwg
    结施图.dwg
以上是部分截图,请下载附件后查看完整高清内容
