船业公司涂装车间屋面网架结构设计施工图纸

  • 建筑类别:工业建筑

  • 建筑高度类型:单层建筑

  • 图纸设计深度:施工图

  • 民用建筑设计使用年限:50年

  • 建筑设计结构形式:钢结构

  • 钢结构:网架

  • 结构最大跨度:28.8m

  • 风压:1.0kN/平方米

  • 雪压:0.5kN/平方米

  • 参考图纸:43张

  • 设计年代:近代

附件详情

某船业公司涂装车间屋面网架结构设计图
该资料为:某船业公司涂装车间屋面网架结构设计图
该资料包含:
设计与施工说明、喷砂车间网架平面图、喷砂车间上弦层、喷砂车间腹杆层、喷砂车间檩条布置图、喷砂车间屋面布置图、喷漆车间网架预埋件布置图、柱间支撑立面图共43张图纸




以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

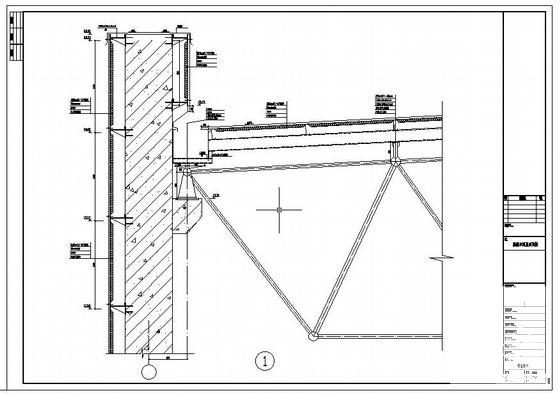

  • 屋面网架结构施工 - 1
    屋面网架结构施工 - 1

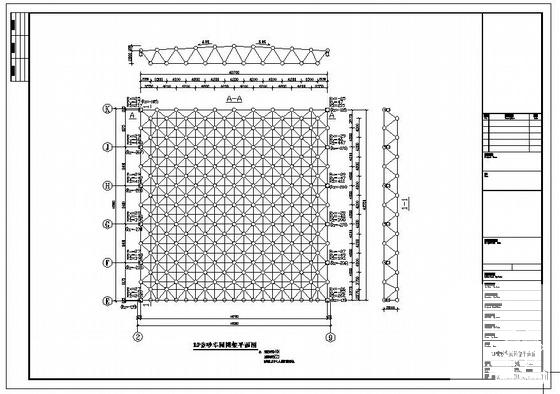

  • 屋面网架结构施工 - 2
    屋面网架结构施工 - 2

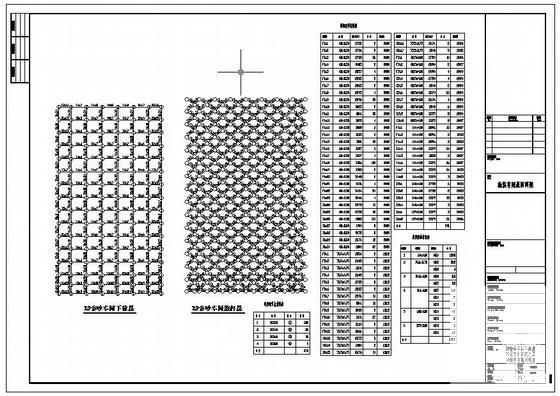

  • 屋面网架结构施工 - 3
    屋面网架结构施工 - 3

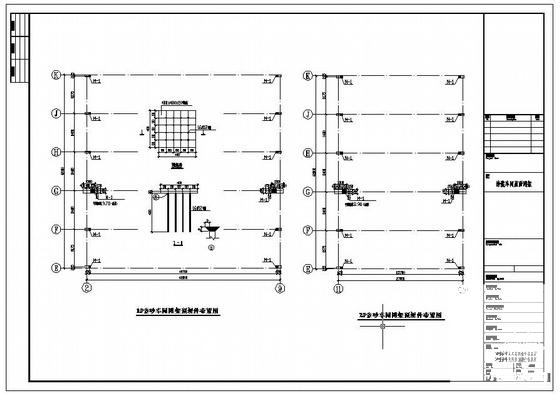

  • 屋面网架结构施工 - 4
    屋面网架结构施工 - 4
以上是部分截图,请下载附件后查看完整高清内容
