29750平米6层公共教学楼采暖设计施工图纸

  • 建筑类别:文化建筑
  • 建筑类型:多层建筑
  • 建筑设计面积:29750平方米
  • 建筑高度:22.65m
  • 地上楼层:6
  • 地下室:无
  • 设计阶段:施工图设计
  • 设计内容:通风,采暖
  • 设计详细说明:有,施工安装要求
  • 冷热源:能源塔
  • 采暖系统:散热器热水
  • 参考图纸:20张以下
  • 设计年代:近代

附件详情

  • 设计与施工说明
  • 主要设备材料表
  • 采暖平面
  • 通风平面
  • 采暖系统图
  • 排风系统图

附件详情

该工程为山东省济南市某大学公共教学楼,该教学楼为六层多层建筑,建筑总高度为22.65米,总建筑面积为29750平方米。
设计内容:该教学楼的室内采暖设计;公共卫生间排风系统设计。
采暖系统:采暖系统热源由热交换中心供给,供回水温度为95℃/70℃;系统采用单管上供下回顺序式机械循环同程系统,供水水平干管布置在六层吊顶内,回水水平干管布置在一层吊顶和管沟内定压膨胀罐均设于热交换站;散热器选用四柱760型铸铁散热器,各组散热器上设有自动跑风门……


,图纸共12张。

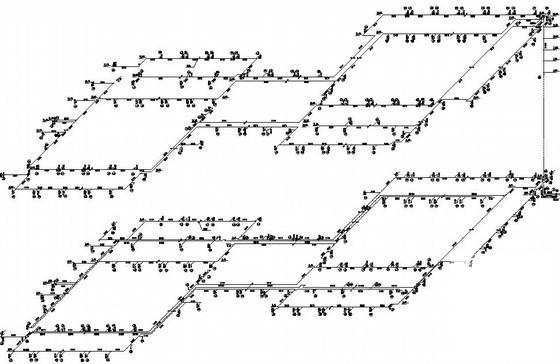

采暖系统图

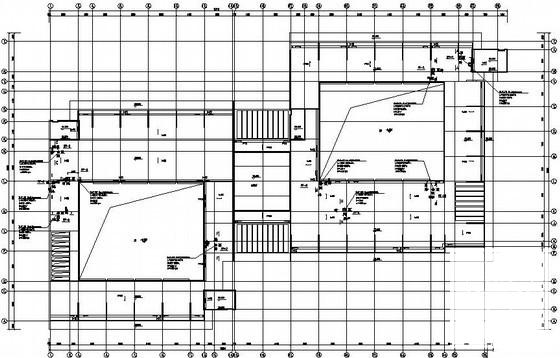

屋顶通风平面

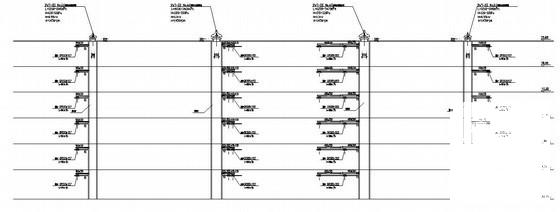

排风系统图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

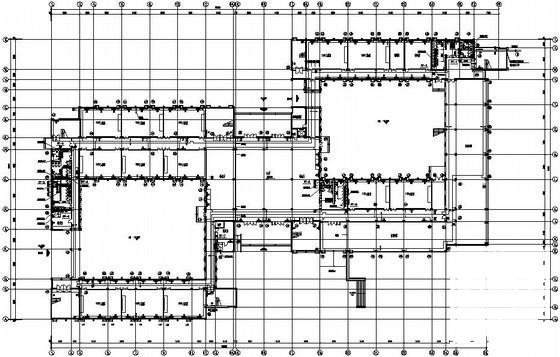

  • 公共教学楼 - 1
    公共教学楼 - 1
  • 公共教学楼 - 2
    公共教学楼 - 2
  • 公共教学楼 - 3
    公共教学楼 - 3
  • 公共教学楼 - 4
    公共教学楼 - 4
以上是部分截图,请下载附件后查看完整高清内容
