高中教学楼采暖系统.dwg

搜索更多资源
  • 设计说明：有
  • 建筑类别：教育
  • 建筑高度：多层建筑
  • 地上层数：5层
  • 图纸设计深度：施工图
  • 设计年代：近代
  • 设计内容：采暖
  • 空调系统：全水系统
  • 水系统：双管制
  • 项目地址：山西
1 项目概要:
该项目为运城市薛辽中学--5#高中教学楼，总建筑面积5902.59m，建筑高度17.55m，建设地点为山西省运城市。
2 设计依据:
2.1甲方关于该项目的设计任务书，设计要求及其他有关资料。
2.2本项目建筑、结构、给排水、电气等专业提供的作业条件图和有关设计资料。
2.3现行的国家和地方有关设计规范、规程和规定:
2.3.1《民用建筑设计通则》GB 50352-近代;
2.3.2《民用建筑供暖通风与空气调节设计规范》 GB50736-近代
2.3.3《建筑设计防火规范》 （GB50016-近代）
2.3.4《公共建筑节能设计标准》 GB50186-近代
2.3.5《通风与空调工程施工质量验收规范》GB50243-近代;
2.3.6《辐射供暖供冷技术规程》JGJ142-近代;
2.3.7《公共建筑节能设计标准》DBJ04-241-近代
2.3.8《中小学设计规范》 GB50099-近代;
3 设计范围:
3.1本楼低温热水地板辐射采暖设计.
3.2本楼空调、通风及防排烟设计.
图纸展示：
设计说明
一层采暖平面图
二层采暖平面图
五层采暖平面图
一层采暖干管平面图
二层采暖干管平面图
五层采暖干管平面图

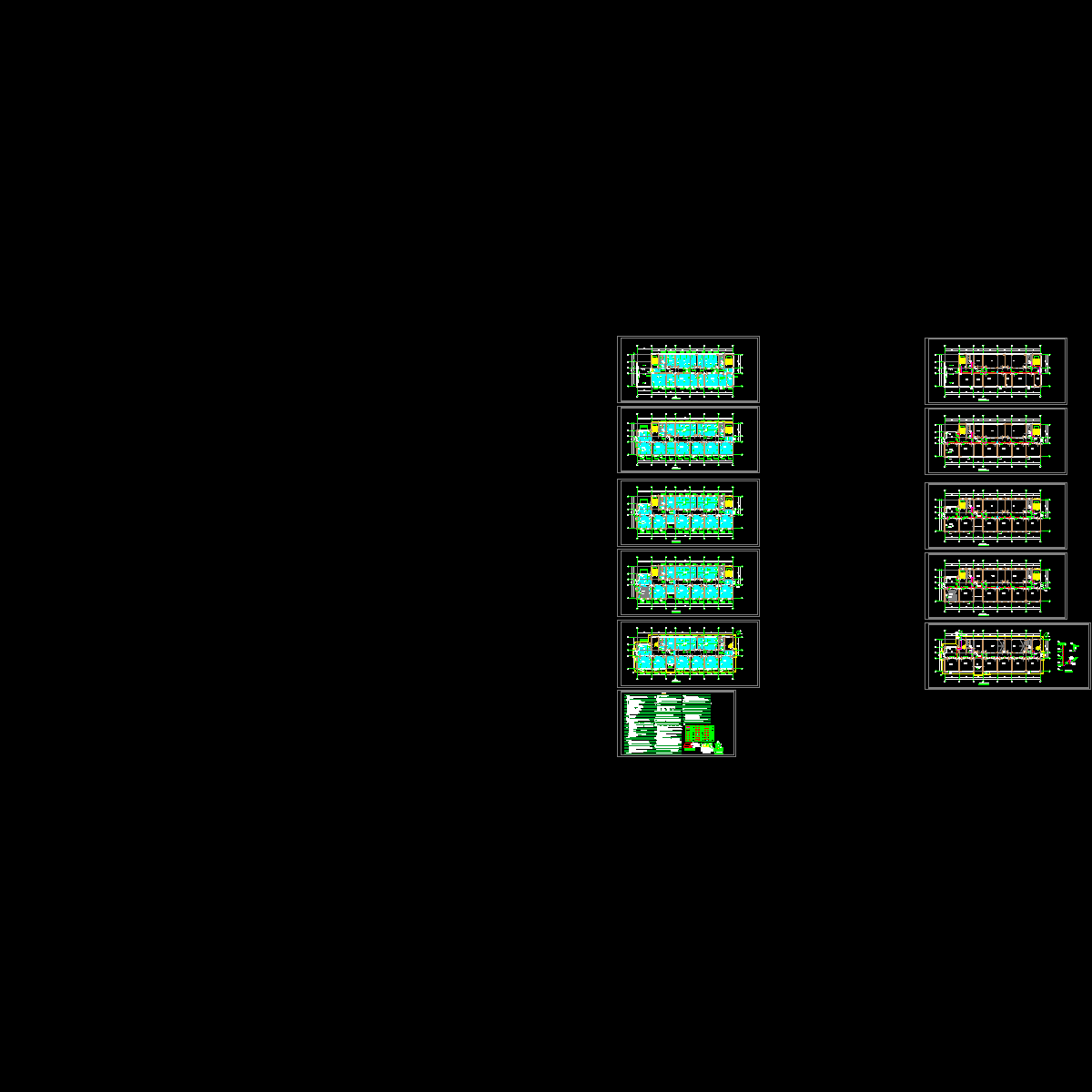

以下是附件的其中一部分截图，共1张，您也可以 搜索 更多您想要的资源
