小区体育活动中心毕业设计方案(平板网架结构)

附件详情

某小区体育活动中心毕业设计
该资料为:某小区体育活动中心毕业设计
场地面积60m×80m,主运动场地53.1m×43.5m.主体屋顶为平面网架,采用焊接球结点四角锥形式,主结构采用由主梁,次梁,板,柱为传力体系的框架结构,因其能有较好的承受竖向及水平荷载,且进驻平面布置灵活,可根据需要做成较大空间或隔成小房间使用。而体育场部分则适合采用大垮空间结构的平板网架结构。
基本雪压:0.30 kN/m
基本风压:0.35 kN/m
地震基本烈度:6度。
内容包括:
1、计算书:
第1章 框架结构建筑设计
第2章 结构设计
2.1 结构各层重力荷载代表值计算
2.2 框架抗侧移刚度的计算
2.3 自震周期的计算
2.4 水平地震作用及弹性位移计算
2.5 多遇水平地震作用下框架的内力分析
2.6 框架在竖向重力荷载作用下内力分析
2.7 内力组合
2.8 基础设计
共60页。
2、图纸:
建筑设计说明、各层平面图、屋顶平面图、立面图、剖面图、结构设计说明、基础 、基础详图、梁配筋图、板配筋图、框架配筋图共15张图纸。


2

3

4

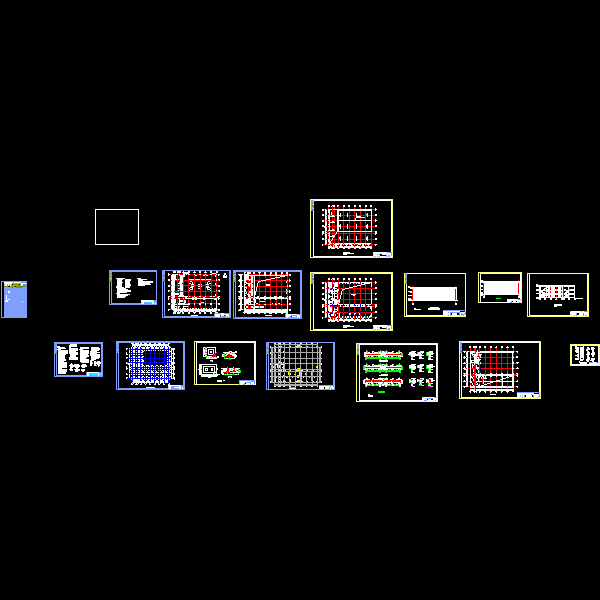

以下是附件的其中一部分截图,共1张,您也可以 搜索 更多您想要的资源
