4层钢网架结构生产车间毕业设计方案
附件详情
- 1、结构设计总说明
- 2、标准层结构 平面布置图
- 3、顶层结构平面布置图
- 4、正立面结构布置图
- 5、左、右立面结构布置图
- 6、基础平面布置图
- 7、梁柱 节点图 、主次梁 节点图 、组合楼板构造图
- 8、基础梁配筋图、柱脚详图、基础详图
附件详情
本次毕业设计是济宁某钢结构仪表厂生产车间，为四层钢框架结构，建筑物总高度为17.1米,建筑面积为3456m2，围护结构采用复合压型彩钢板。该资料设防烈度为6度，设计中不用考虑抗震设计。
该资料包含：结构设计总说明，结构平面布置图，基础平面布置图，
节点详图
，基础梁配筋图，建筑平面图，立面图等共计16张图。
分享投稿时间：近几年06月。
标准层结构平面布置图

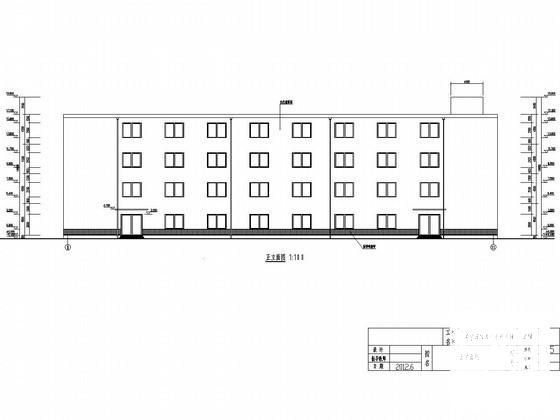

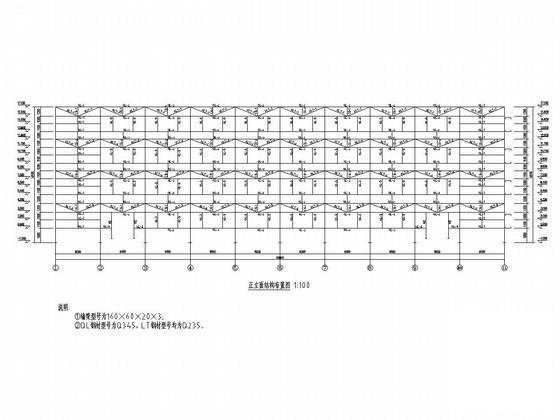

正立面结构布置图
