职工活动中心毕业设计方案(建筑、结构CAD图纸)

附件详情

某职工活动中心毕业设计(含计算书,建筑、结构图)
该资料为长沙理工大学学士学位论文
该项目 采用钢筋混凝土现浇框架结构(纵横向承重框架)体系,总建筑面积约为2100平方米,建筑占地面积约520平方米;建筑层数:总体4层,每层层高都为4200mm,总高度为16.8m,屋面防水等级为三级,考虑7度抗震设防。本建筑设计中设有内式走廊
共120页。
该资料包含:建筑设计总说明,总平面图,平面图,立面图,剖面图,结构设计总说明,基础结构布置图,结构布置图,KJ-3模板配筋图、基础配筋图
共12张图纸。

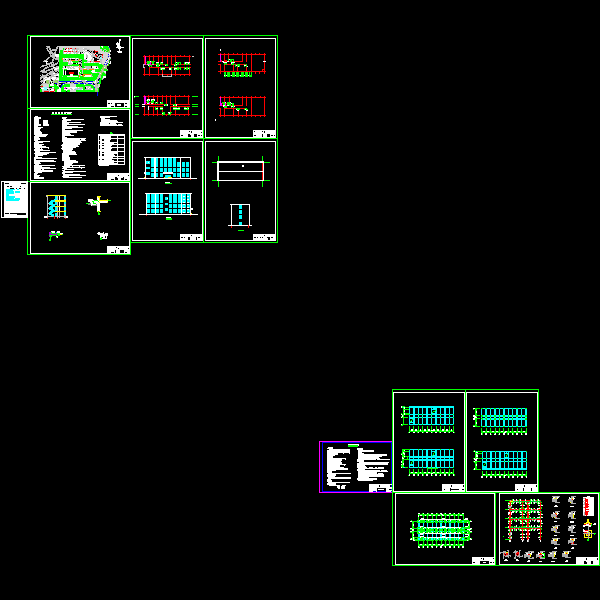

以下是附件的其中一部分截图,共1张,您也可以 搜索 更多您想要的资源
