6层框架办公楼毕业设计方案(建筑、结构CAD图纸)

附件详情

唐山某6层框架办公楼毕业设计(含计算书、建筑、结构图)
建筑地点:唐山市
建筑类型:六层办公楼,框架填充墙结构。
建筑介绍:建筑面积约5000平方米,楼盖及屋盖均采用现浇钢筋混凝土框架结构,楼板厚度取100mm,填充墙采用蒸压粉煤灰加气混凝土砌块。
门窗使用:大门采用钢门,其它为木门,门洞尺寸为1.0m×2.4m,窗为铝合金窗,洞口尺寸为1.8m×2.1m。
地质条件:经地质勘察部门确定,此建筑场地为二类近震场地,设防烈度为8度。
柱网与层高:本办公楼采用柱距为7.2m的内廊式小柱网,边跨为5.7m,中间跨为2.4m,层高取3.6m,
共86页。

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源

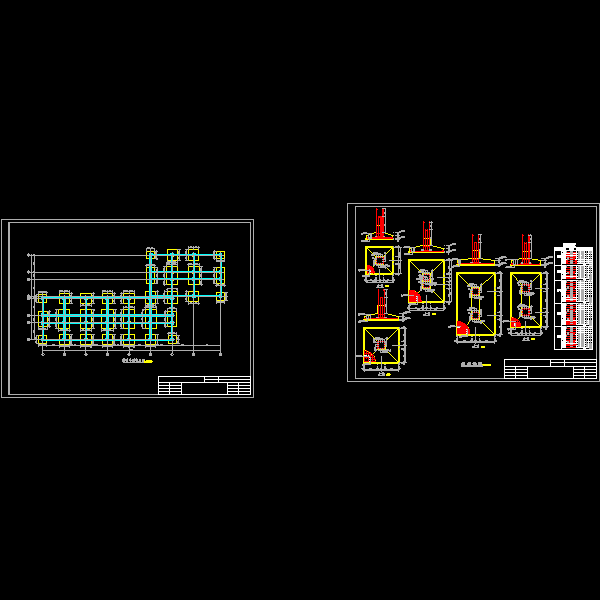

  • jcpm.dwg
    jcpm.dwg
  • ltb-1.dwg
    ltb-1.dwg
  • pk-4.dwg
    pk-4.dwg
  • pm1.dwg
    pm1.dwg

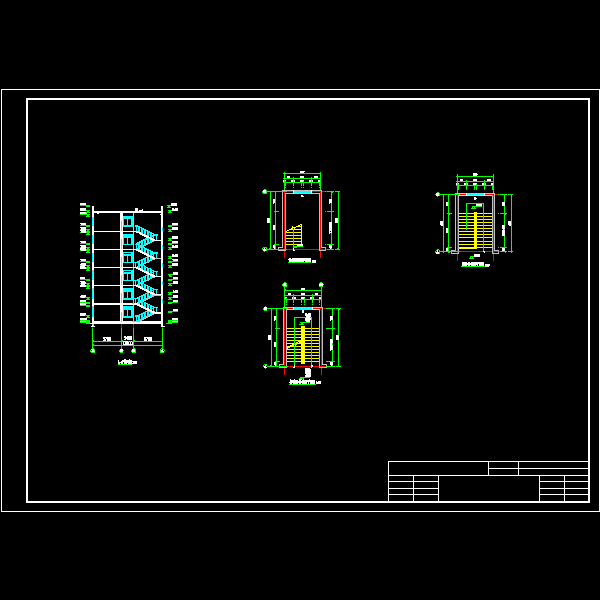

  • 剖面_t3.dwg
    剖面_t3.dwg

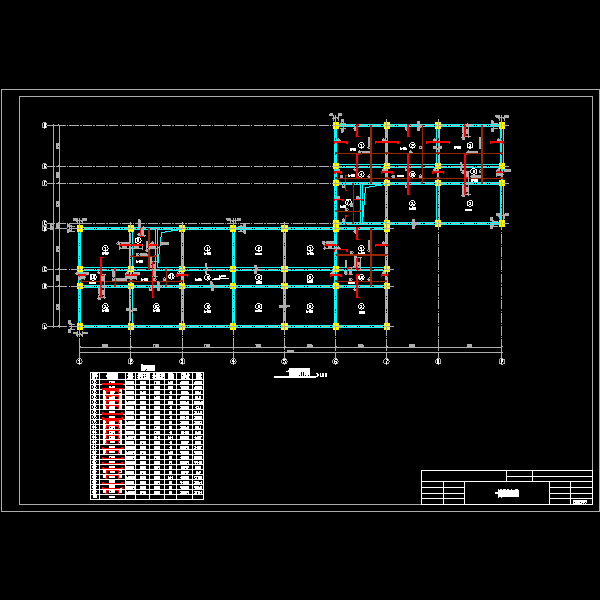

  • 板2--5.dwg
