6层框架结构办公楼建筑结构毕业设计方案_CAD

  • 工程设计年代:近代-4
  • 图纸设计深度:方案
  • 其它专业图纸:结构
  • 建筑面积:6920平方米
  • 建筑层数:7
  • 效果图:无
  • 有无人防:无

附件详情

6层框架结构办公楼设计计算书及建筑结构施工图及pkpm计算程序
该项目为西工区政府办公楼
采用的建筑结构形式为钢筋混凝土结构主体七层,局部六层
总建筑面积为6920平方米,建筑物等级为三级,耐火等级不低于二级,合理使用年限50年.抗震设防烈度为8度。
图纸内容包括图纸
建筑部分包括:标准层层平面图、侧立面图和剖面图、顶层平面图、建筑说明、 楼梯详图 、屋面排水等等;
结构部分有结构配筋、屋面配筋图、结构设计说明等等;
计算表格包括:横梁内力组合、梁柱配筋、内力调幅计算表、横梁弯矩控制值计算、梁端剪力设计值调整等
计算书全套包括:目录摘要、毕业设计任务书、开题报告、楼梯计算、基础配筋计算、外文翻译等
PKPMWORK和和打开图纸时需要的字体


以下是附件的其中一部分截图,共5张,您也可以 搜索 更多您想要的资源

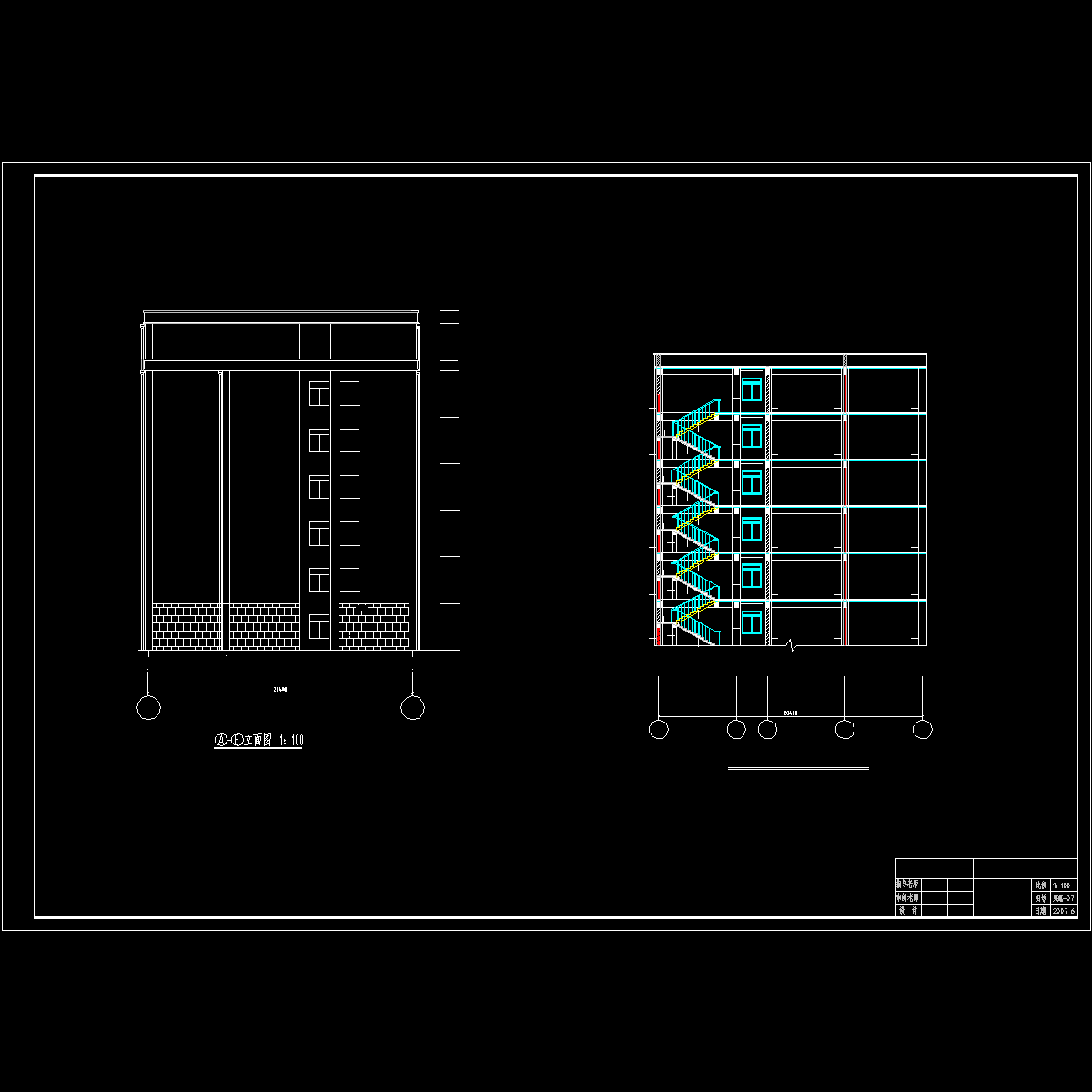

  • 侧立面和剖面2.dwg
    侧立面和剖面2.dwg

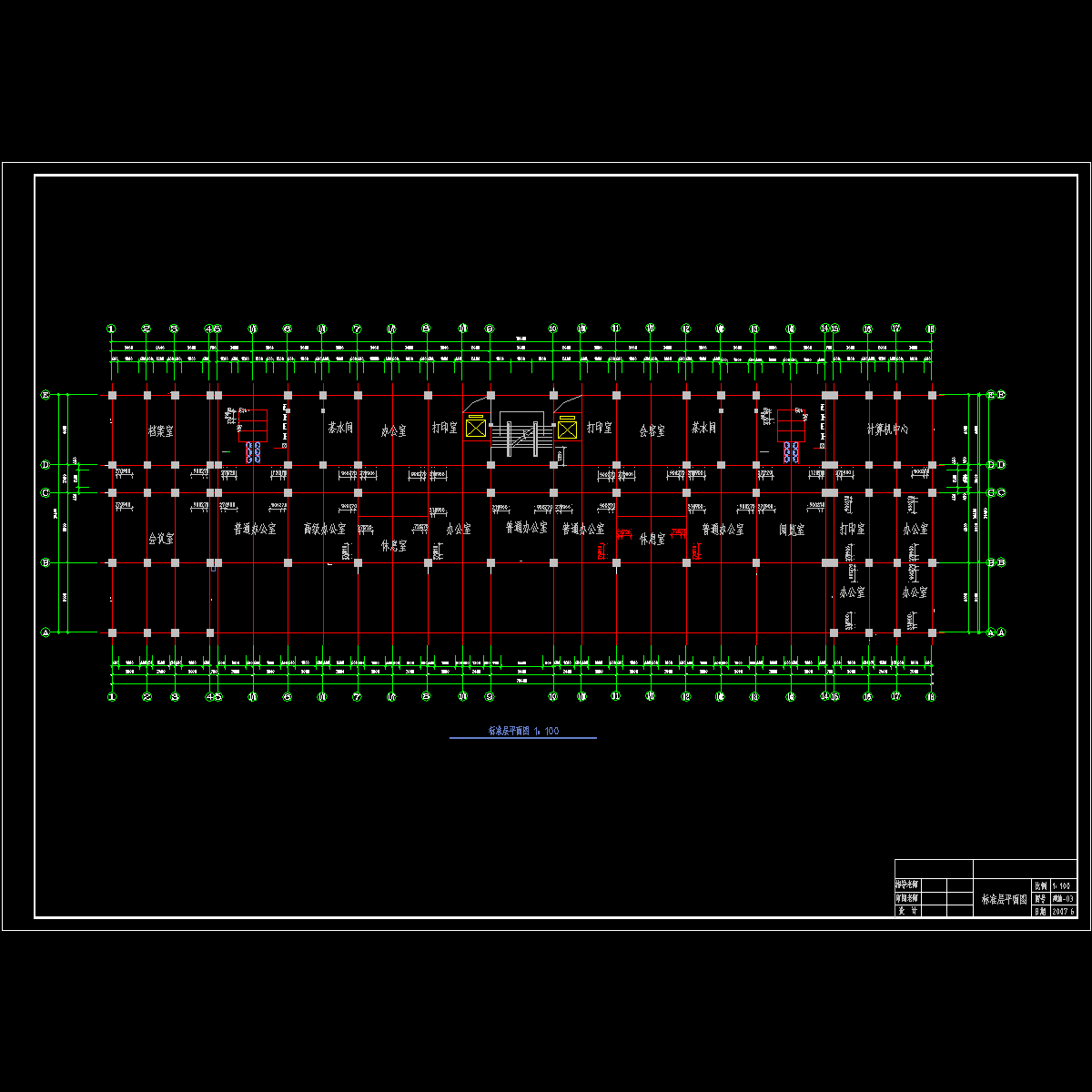

  • 标准层层平面图.dwg
    标准层层平面图.dwg

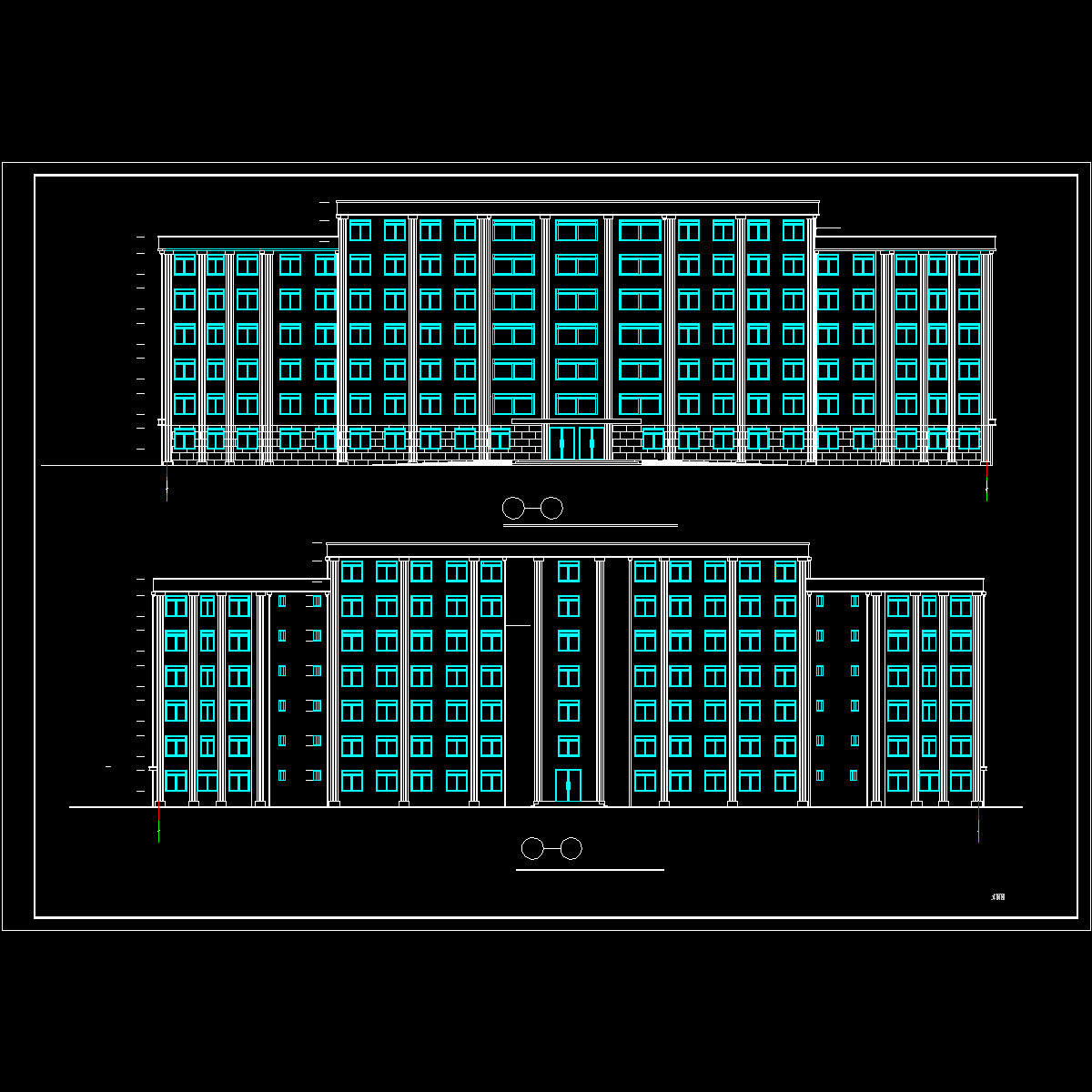

  • 立面.dwg
    立面.dwg

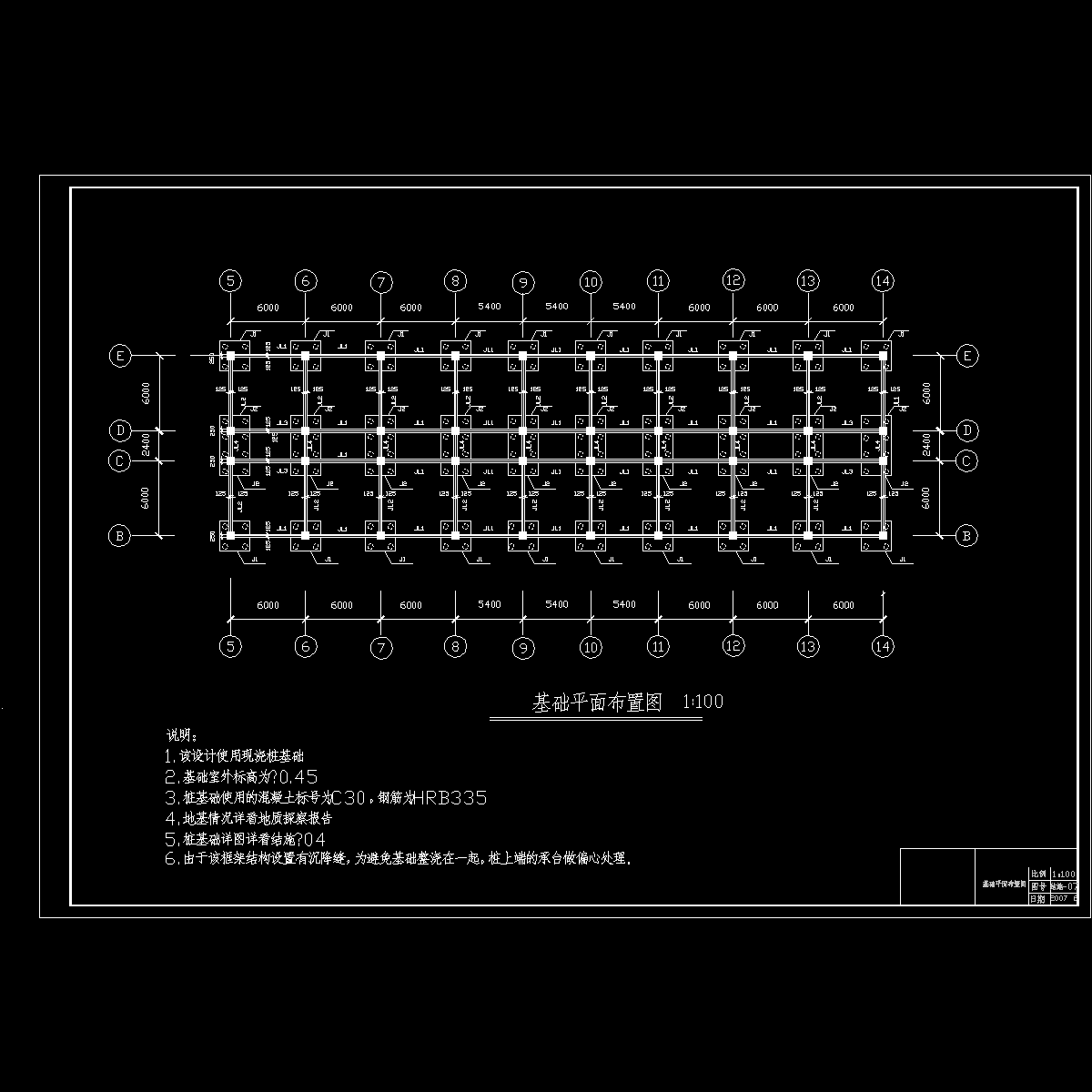

  • 基础.dwg
    基础.dwg
  • 基础平面布置图.dwg
    基础平面布置图.dwg
以上是部分截图,请下载附件后查看完整高清内容
