纯钢框架办公楼毕业设计方案

附件详情

某纯钢框架办公楼 毕业设计 (含计算书、结构设计图)
该资料为:某纯钢框架办公楼 毕业设计 (含计算书、结构设计图)
该项目为纯钢框架办公楼,结构平面布置横向两跨,跨度为6.2m和6.2m。框架11层,7榀横向框架,柱距7.8m。
内容包括:
计算书:
1 设计资料
2 框架计算简图及梁柱线刚度
3 荷载取值及荷载标准值
4 风荷载作用下的位移验算
5 水平地震作用下的计算
6 内力计算
7 水平荷载作用下的反弯点计算
8 内力组合
9 截面验算
10 基础设计
共94页。

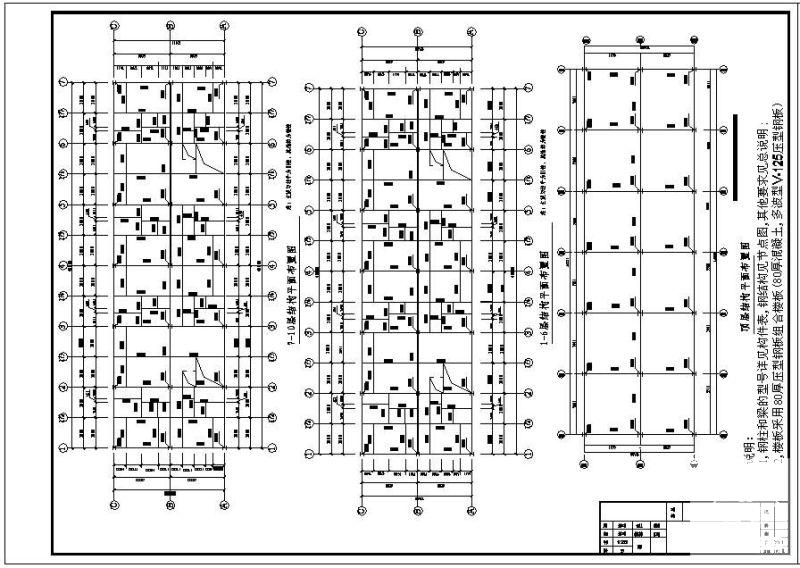

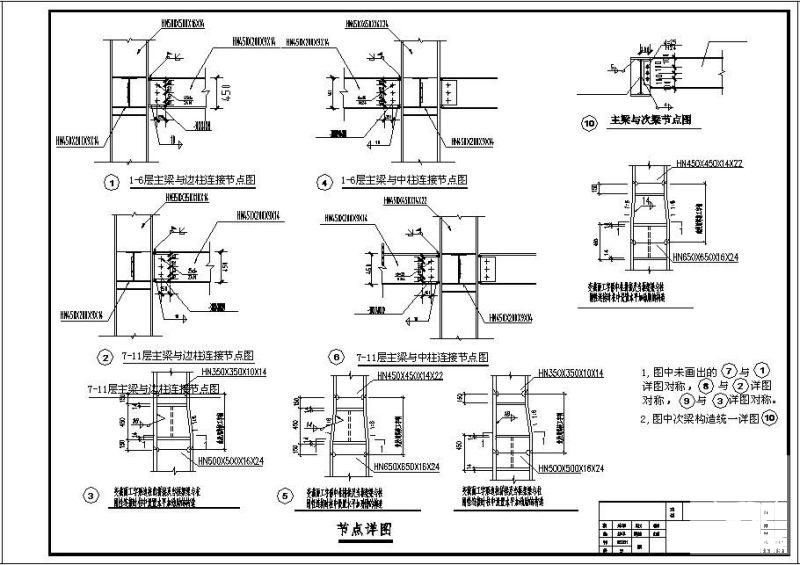

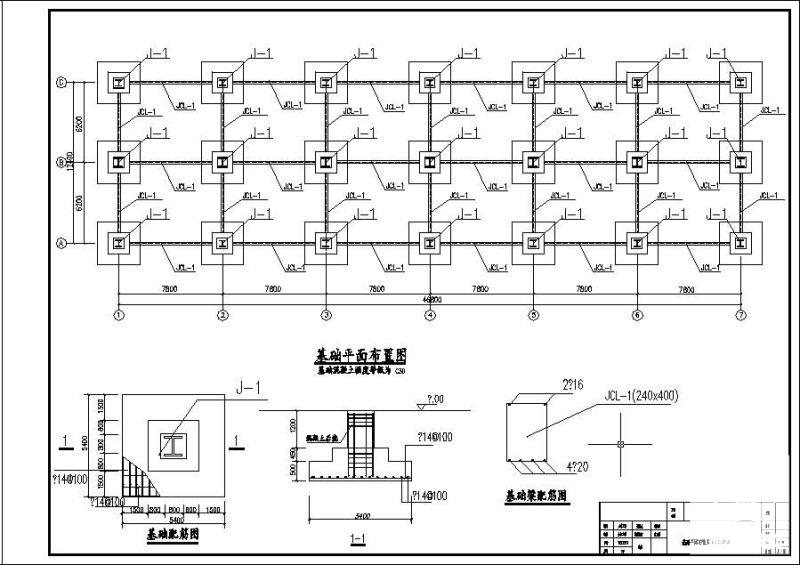

该资料包含:设计总说明、基础平面布置图及基础详图、结构 平面布置图 、剖面图、外露式柱脚构造详图、 节点详图 共6张图纸。


以下是附件的其中一部分截图,共3张,您也可以 搜索 更多您想要的资源
  • 框架办公楼毕业设计 - 1
    框架办公楼毕业设计 - 1
  • 框架办公楼毕业设计 - 2
    框架办公楼毕业设计 - 2
  • 框架办公楼毕业设计 - 3
    框架办公楼毕业设计 - 3
以上是部分截图,请下载附件后查看完整高清内容
