单层椭球壳结构施工图纸（12张图纸）

附件详情

深圳某单层椭球壳结构施工图
该资料为：深圳某单层椭球壳结构施工图
该项目位于深圳市。网架为单层球壳，外部围护为单层铝板，内层为二次装饰板材。
网架建筑设计结构形式：螺栓球节点网架
支承条件：多点支承
屋面排水：无组织排水
网架总高：9.272m
基本风压：0.75kN/平方米
抗震烈度为：7度设防。
设计温度差值：30摄氏度
该资料包含：

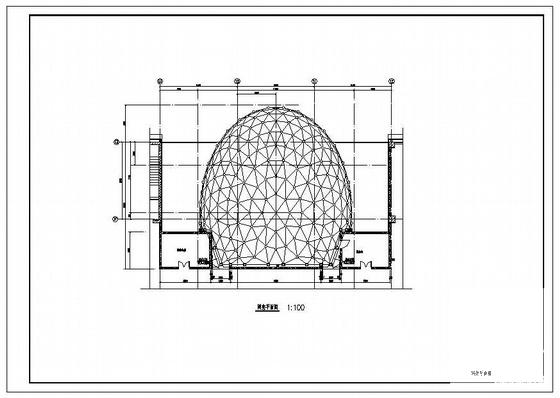

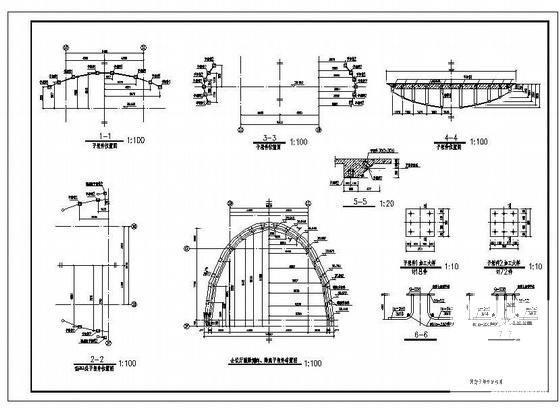

网架设计说明、网架平面图、网架立面图、网架支座反力图、网架上半部分安装图、网架下半部分安装图、网架配料单、网架球加工图、网架予埋件定位图共12张图纸。
