框架剪力墙结构会展中心观景塔结构CAD施工图纸（单层竖向网壳、桩基础）

附件详情

该项目是某会展中心观景塔项目，结构体系为：双向现浇钢筋混凝土框架剪力墙结构，外围钢结构自承重，受力体系采用单层竖向网壳，柱脚刚接，筒体顶部用支撑相互拉结封顶，塔楼顶部84米，桩基础，抗震设防烈度为7度。

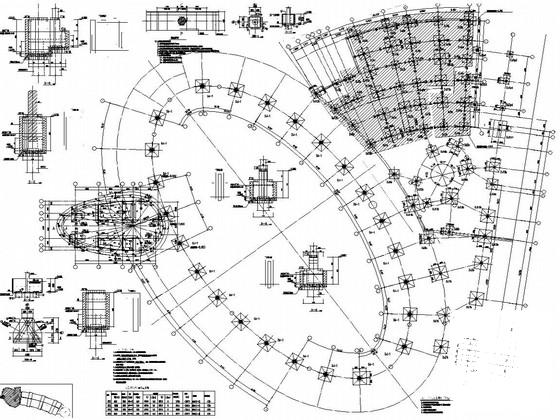

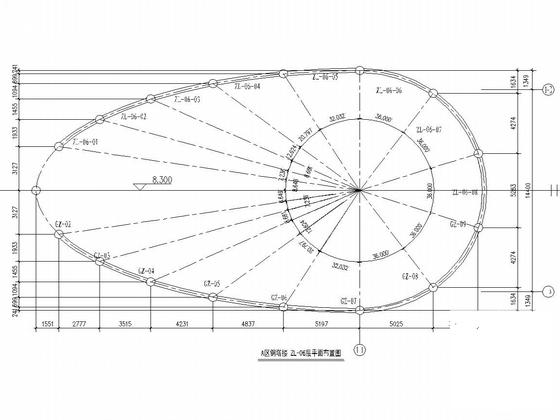

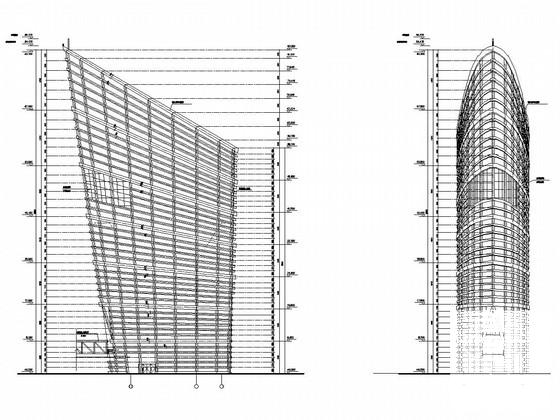

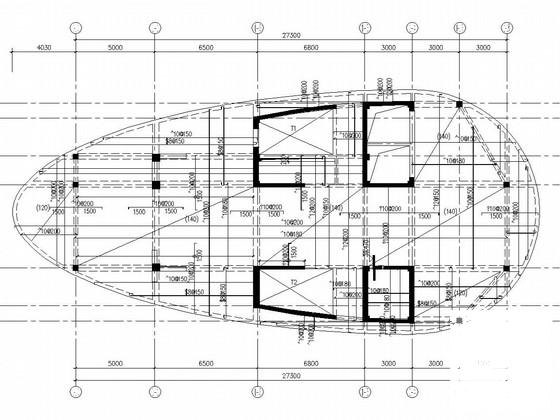

包括： 结构设计说明 ，立面图，平面图，钢柱定位图，人字柱节点详图，顶部支撑布置图，柱工地安装 节点图 ，平面布置图，A区钢塔楼结构立面图，柱、剪力墙平法施工图，剪力墙配筋设计说明，结构平面图，梁平法施工图，A、B、C区段基础 平面布置图 等共计42张图。
