幼儿园和物业中心给排水CAD施工图纸(室外消火栓系统)

附件详情

部分附件设计说明：
二、项目概要及设计范围
1、项目概要：地下一层，地上三层，建筑高度12.4m（其中地下部分2.7m），建筑面积2450.09平米，建筑体积8752.09立方
2、设计范围：该项目室内给水排水系统设计及灭火器配置。
三、设计说明

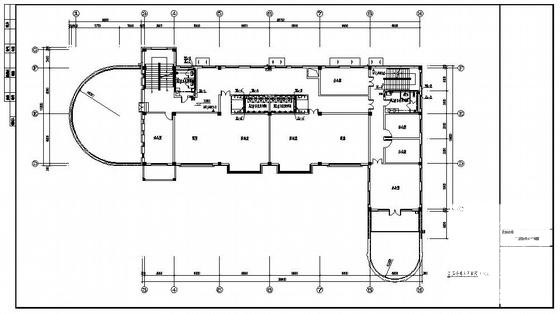

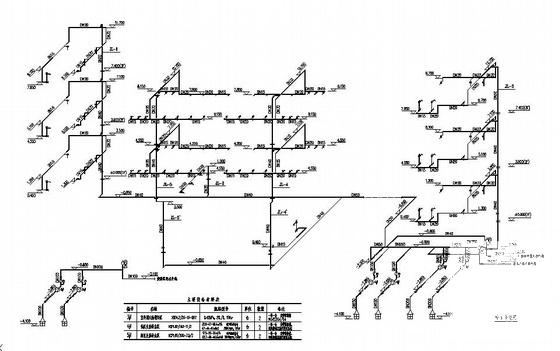

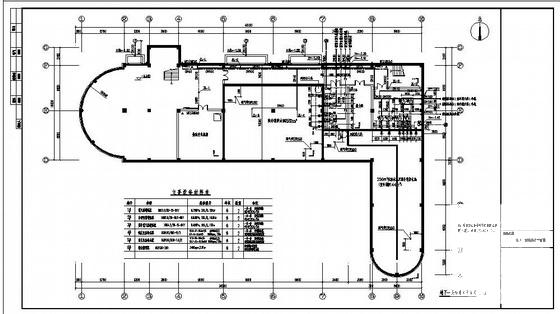

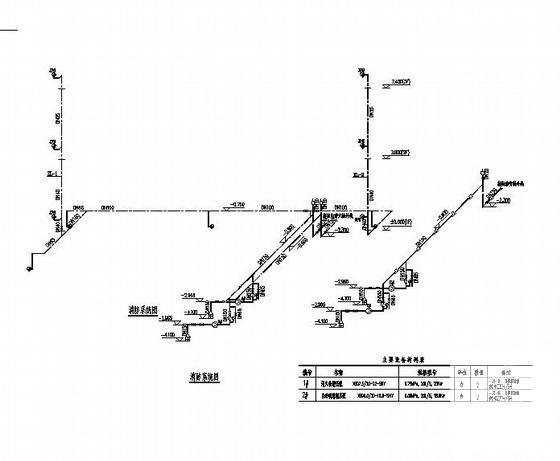

1）园区生活用水定额按200L/人.d，用水户数按668户，生活用水最大时变化系数按2.5计算，贮水池有效容积为园区最高日用水量的23%，该项目最高日用水量为468m3/d。生活及室外消防贮水池256m3，其中室外消火栓系统144m3，生活用水112m3。贮水池内设NT870型投入式液位变送器，可连续测量池中水位，显示高、低水位信号并报警。系统在运行时以液位控制保证消防储备用水不被动用，当池中水位降至-2.265m时生活水泵必须停止运行。2）给水加压泵站24小时连续供水，泵房内设低区生活给水水泵2台，一用一备，高区生活给水水泵2台，一用一备。水泵由微机定压变流量自动控制，给水系统定压为：低区给水为台，一用一备。水泵由微机定压变流量自动控制，0.4MPa,高区给水为0.5MPa。2、 消防系统 1）地上部分设消防卷盘，地下部分设消火栓。消防用水量按0.2MPa，每处消火栓箱内配消防按钮。每处消防卷盘及消火栓处配置灭火器，具体规格见图示2）地下室设该园区的220m3室内消防贮水池，供自动喷淋系统....
