文化场馆临建施工方案(临建平面布置图纸)

附件详情

大临的总体布置情况如下:
①由于科技馆工程紧邻满洲里南路,考虑交通便利及形象等因素,我单位项目部主要办公区及标养室、淋浴室、厕所设置在规划馆工程西南侧,紧邻道路,结构为彩钢板房;
②艺术馆、城市规划馆工程就近设置办公区、仓库、厕所等,为了企业形象、安全及方便管理,规划馆、科技馆及艺术馆工人生活区集中设置在艺术馆工程红线范围内,由于海拉尔地区属于高寒地区,所有临建均为彩钢板房。
③根据施工现场条件和就近如厕原则,在科技馆办公区设置一所厕所,采用水冲厕所,同时靠近水冲厕设置试块标养室,将来存放施工现场混凝土试块,排水排至城市市政管网。厕所和试块标养室尺寸见详图。艺术馆、城市规划馆因供水及排污比较困难,各设置一座厕所,旁设立化粪池,采用水冲。具体做法详见厕所详图。
④为了工人及工地施工安全,由于三个场馆相距较远(400~500米),我单位将每个施工现场单独封闭。采用2米高,0.3mm厚压型彩板,龙骨为40×30×2mm方钢布置临时围挡,总长约1150米。按施工总 平面布置图 和公司标准尺寸在科技馆现场西侧留置一个8米大门及一个8米临时大门(仅通大货车)和在规划馆南侧位置留设一个8米大门,艺术馆东北侧留置一个8米大门,在西北侧留置一个6米临时大门(仅通大货车),大门处设置门卫室,具体位置及做法见总平面图。
……

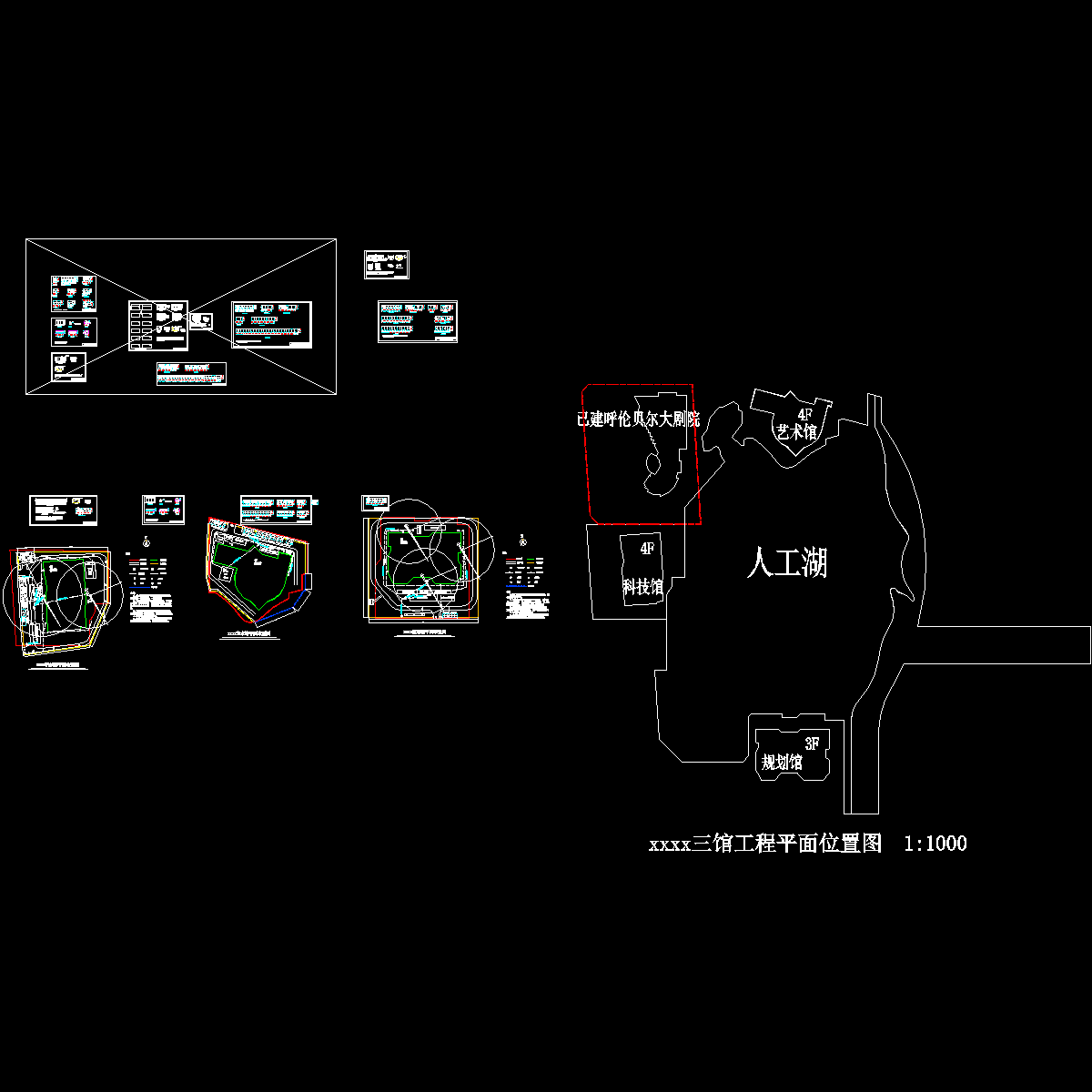

现场临建布置图,变压器、一级、二级箱。彩板房、二层彩板房、道路、花池、绿化,围墙、大门平面布置图。
……
10页,附CAD详图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

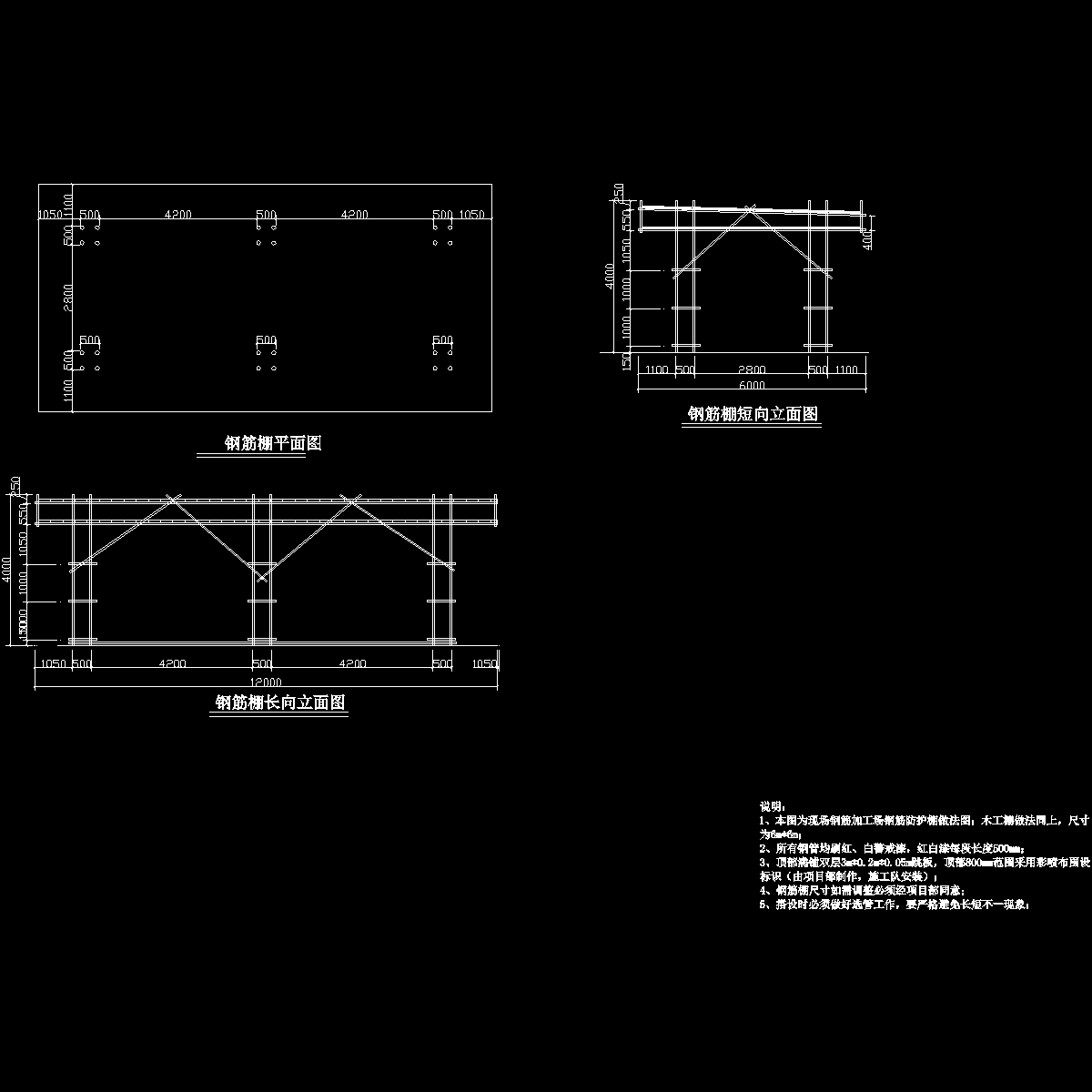

  • 加工防护棚.dwg
