分享一套项目部临建规划布置图纸（2017.7最新）(建筑面积)

说明：
1、办公区共3栋二层单元楼，分别为A栋、B栋、C栋。其中A栋占地面积375.8平方米，标准办公室尺寸3.45*6.9m，二层共设置10间办公室（ 项目经理 、书记、土木总工、机电总工、安全总监、总经济师、工会主席、副经理2间及财务部），一层共设置工程部、办公室（总务仓库）、小会议室及监控室。内部楼梯总宽度4.5m，楼内通道净宽1.6m。楼前门厅4*8m，前面设3步台阶，左右两侧车辆可行驶至门厅内。整体建筑基础提高40cm。B栋为辅办公楼，占地面积287.5平方米，标准办公室尺寸3.45*6.9m，二层设置6间办公室（轨道公司业主代表1间，中车办公3间、总监代表1间。专监及监理员1间）；一层共设置6间办公室（机电部、物质部、实验室、安质部、工经部及值班室）。C栋为会议室及接待使用，建筑面积356.6平方米。共设置会议室18.7*9.15m（结构稳定性允许情况下净身可增加至11m）；茶水间2*2.45m；音响室2*2.45m；接待室4.6*9.15m；厕所及洗手间3.45*9.15m。楼内通道宽度1.6m，楼前设置门厅8*4m。
2、生活区共7栋单元楼，分别为D栋、E栋、F栋、H栋、I栋、J栋及K栋。其中D栋为单层宿舍含卫生间，标准间尺寸为3.6*5.4m，卫生间1.8*2.7m，共计10间+1女工班。
E栋为单层使用建筑，占地面积78平方米，标准间尺寸3.6*3.6m，设置图书室、安全阅览室、活动室、洗衣间、洗漱间；F栋为单层使用建筑，占地面积78平方米，标准间尺寸3.6*3.6m，设置男厕（6个小便池、7个蹲位）、男浴（11位）、女厕（4蹲位）、女浴（4位）此房屋采用砖砌结构；G栋为2层宿舍楼，单层6间，共12间（工区主任单人间、副主任、各工班长双人间）；H栋为2层宿舍楼，单层6间，共12间（专监单间、监理员双人间、各部室职员双人间）；I栋为2层宿舍楼，单层6间，共12间（女工3人间、双职工、家属探亲单人间）；J栋为贵宾餐厅共设置3间餐厅+1卫生间，包间1尺寸10.35*8m（容纳20人）、包间2尺寸6.9*8m（容纳14人）、包间3尺寸6.9*8m（容纳12人）。建筑单层高4m，内部装修净高3.8m。K栋为单层结构，职工厨房及餐厅使用，设置厨房操作间、库房、炊事员宿舍、餐厅。其中操作间尺寸3.6*7.2m；库房尺寸3.6*7.2m；餐厅尺寸8.05*7.2m。此厨房及餐厅采用砖砌结构，条形基础-40cm，墙厚24cm。棚顶使用彩钢瓦。
3、民工生活区共设置4栋房屋，分别为L栋、M栋、N栋、O栋。其中L、M栋为宿舍楼二层，单层8间，共32间，标准间尺寸3.6*5.4m，每间6人，可容纳192人。N栋为单层砖砌结构，男厕小便池12个，蹲便20位；女厕蹲便6位。O栋为单层结构，设置工人厨房操作间、库房、餐厅、洗漱池及浴室。其中操作间尺寸3.6*7.2m；库房尺寸3.6*7.2m；洗漱间尺寸3.6*7.2m；餐厅尺寸10.35*7.2m；男浴室尺寸7.75*7.2m（19位）；女浴室尺寸3.6*7.2m（7位）。

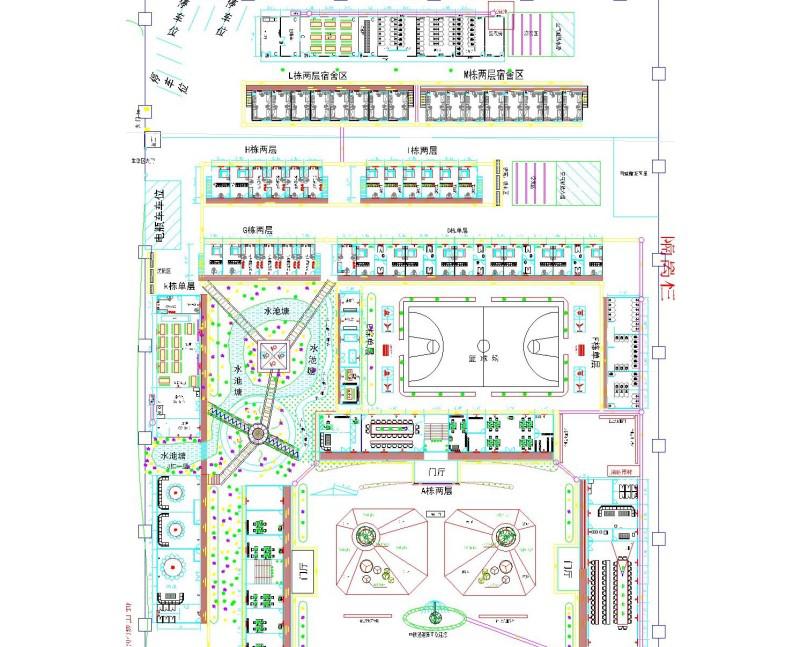

4、图纸展示

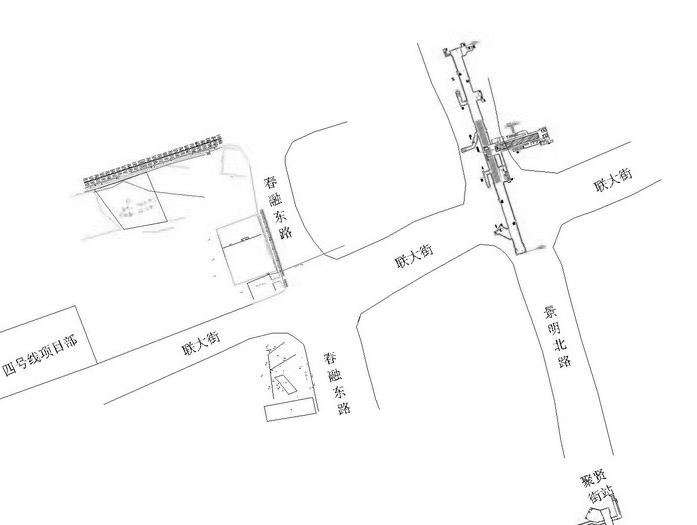

拟项目部场地实测坐标简易图

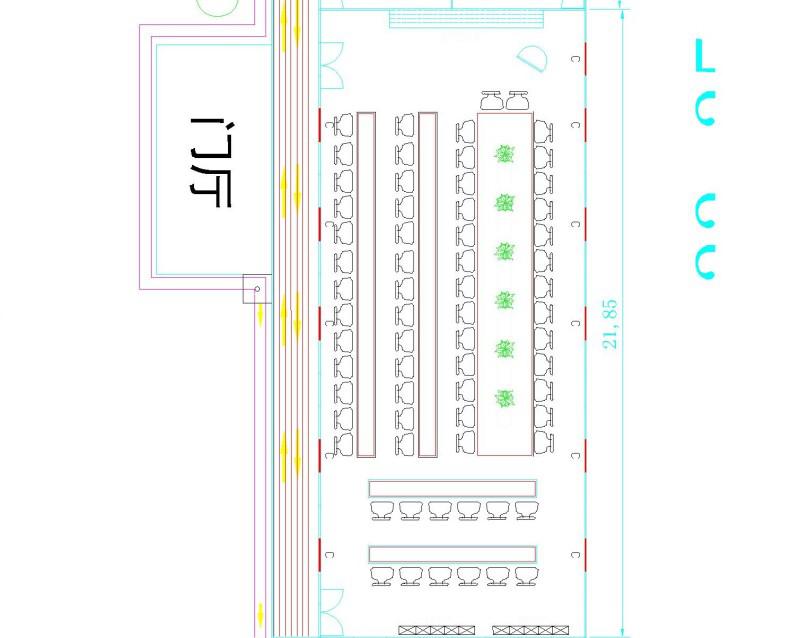

C栋一层

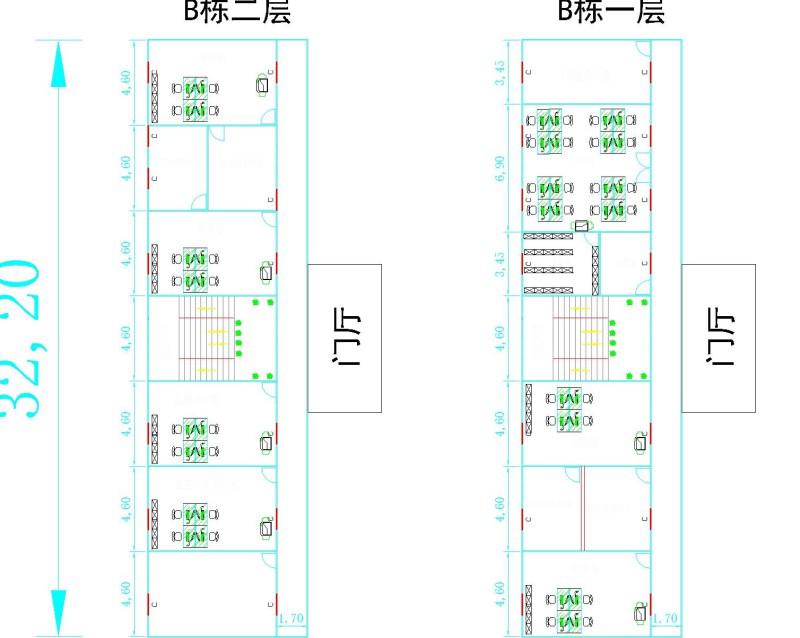

办公区T式房

门厅

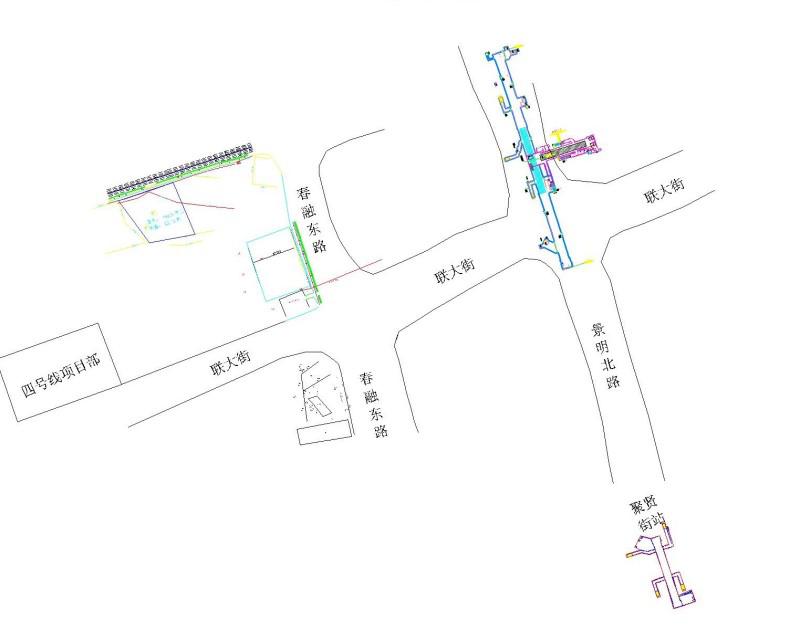

拟项目部场地实测坐标简易图
