冷库建设项目设计CAD施工方案图纸(压缩式冷水机组)

设计规模：

速冻机：5吨/小时

低温库：300吨

设计参数：

夏季室外温度： 35℃

夏季室外相对湿度：80%

速冻机：-28℃

低温库：-25℃

蒸发温度：-28℃（速冻机）

-25℃（低温库）

冷凝温度： 38℃

制冷工艺说明：

制冷系统采用R717（氨)为制冷剂，冷冻机油采用N46号；冷凝器采用蒸发式冷凝器，供液采用氨泵强制循环供液。

速冻机、低温库系统总负荷为900KW。

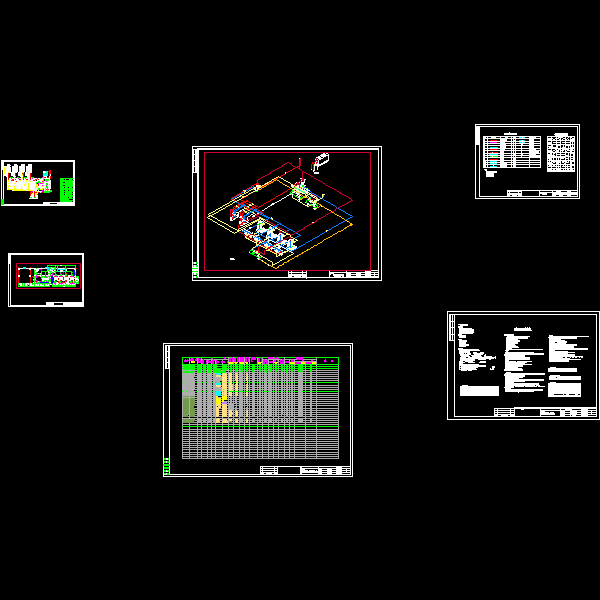

制冷机房设备布置平面图

制冷系统原理图

制冷系统轴测图
