秦皇大剧院暖通空调设计CAD施工方案图纸(螺杆式冷水机组)

空调冷热源

空调系统冷源选用2台制冷量为883KW/台水冷螺杆式冷水机组。热源采用1台水-水板式换热机组。冷水机组、冷冻水循环泵、冷却水循环泵置于地下一层制冷站，换热机组置于地下一层换热站。

空调系统夏季供回水温度为7℃/12℃的。冬季供回水温度为60℃/50℃。

冷冻水循环泵，热水循环泵，冷却塔风机设变频器变频控制。

空调水系统设计：

空调水立管采用二管制异程式系统，末端空调箱回水管上设置比例式电动两通阀与动态平衡阀组合为一体的流量控制阀，末端风机盘管回水管上设置开关式电动两通阀与动态平衡阀的组合阀。

空调水系统定压采用落地定压罐定压。

空调风系统及气流组织设计：

剧场：舞台分为二个空调系统，每个空调系统送风量为30000m/h；观众厅分为两个空调系统，每个空调系统送风量为38000m/h。空气处理机组采用双风机系统，风机变频控制。

观众席的送风方式为座椅送风，顶回风，舞台送风方式为喷口侧送和旋流风口下送相结合方式。

一、二层大厅各采用一台风量为21000m/h组合式空调机，采用双风机系统,风机变频控制。

办公、化妆间、餐厅、服装间、咖啡厅等采用风机盘管加新风系统。

地下一层空调通风平面图

一层空调通风平面图

观众厅池座地面送风口平面图

制冷及换热系统原理图

空调机房详图

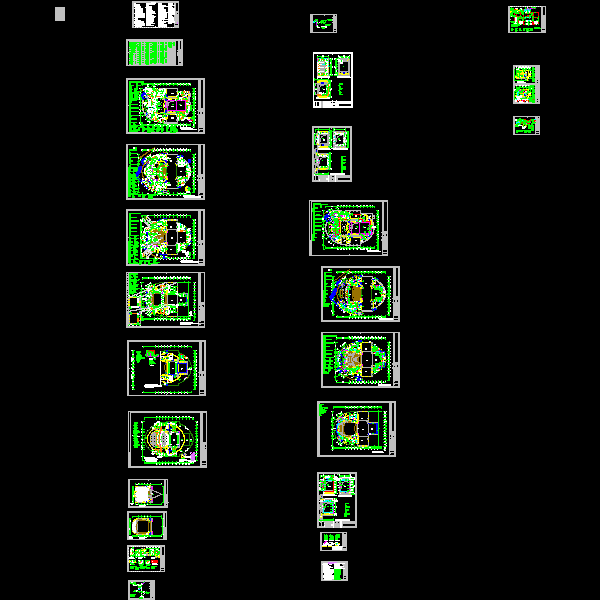

总缩略图
