三万平学院11层教学楼中央空调设计CAD施工图纸(地下1层,)(压缩式冷水机组)

  • 附件设计说明:有
  • 建筑类别:办公,教育,其他
  • 建筑高度类型:高层建筑
  • 建筑设计面积:36873平方米
  • 建筑地上层数:11层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:42张
  • 设计年代:近代
  • 设计内容:空调,通风,防排烟,冷热源,机房,人防
  • 冷热源:电动压缩式冷水机组,水地源热泵
  • 空调系统:全空气系统,空气-水系统
  • 全空气系统:变风量,定风量
  • 水系统:定流量,变流量,双管制,异程式
  • 送风方式:侧面送风,散流器送风,其他
  • 项目所在地:上海

附件详情

  • 设计施工说明
  • 图例
  • 主要设备与材料表
  • 室外地埋管 平面布置图
  • 通风及空调系统平面布置图
  • 屋顶通风及空调系统平面布置图
  • 冷冻机房管道平面布置图
  • 冷冻机房设备,基础及排水沟平面布置图
  • 核心筒正压送风平面布置详图
  • 机房详图
  • 冷冻机房水系统流程图
  • 空调末端水系统流程图
  • 正压送风系统原理图
  • 地埋管系统图
  • 人防主要设备与材料表
  • 通风机房详图
  • 地下一层战时通风,平面通风及空调系统平面布置图
  • 核6级.常6级甲类物资库战时进风,排风系统原理图

附件详情

稿件为上海某学院教学楼空调通风及地下室人防通风设计施工图纸,由国内某知名设计院设计。大楼由教学楼和学员楼两部分组成。总建筑面积36873m2,教学楼4层,学员楼11层,地下一层。冷耗指标0.104(kW/m2),热耗指标0.087(kW/m2)。
设计范围:对教学楼和学院楼作中央空调设计;对设备用房作机械通风设计;对厕所等作机械排风设计;对地下汽车库作机械排风(兼排烟)设计;对中庭、大报告厅、阶梯教室等作排烟设计;对消防前室和楼梯间作防烟设计;地下一层人防物资库的人防设计。
空调风系统:多功能培训厅、阶梯教室、数字放映厅、U型教室、公共门厅、餐厅等大空间采用全空气定风量低速管道系统,大报告庭采用全空气变风量低速管道系统。其中大报告厅、多功能培训厅、阶梯教室及数字放映厅采用自带感温装置的圆盘形扩散风口顶送,回风采用侧下回……

,图纸共42张。

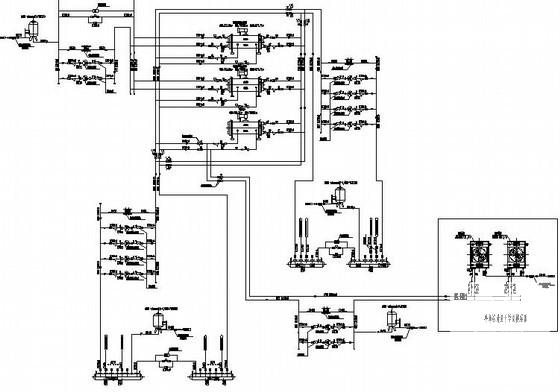

冷冻机房水系统流程图

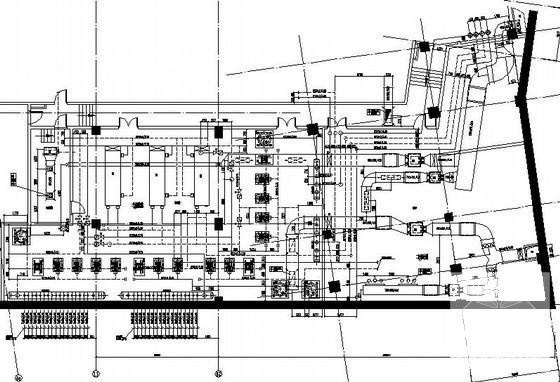

冷冻机房管道平面布置图

空调机房平面

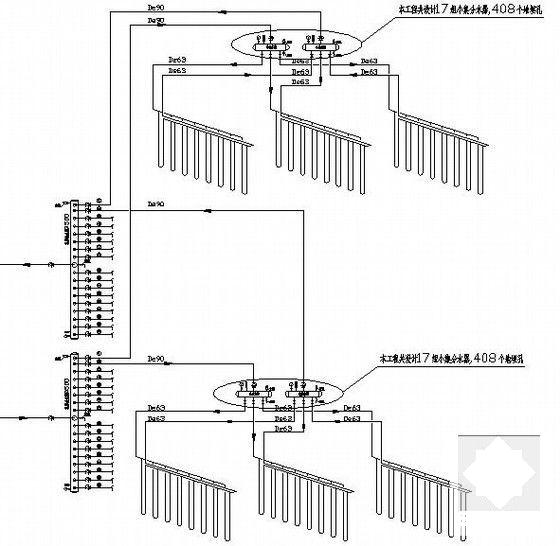

地埋管系统图

空调末端水系统流程图

冷冻机房管道平面布置图大样

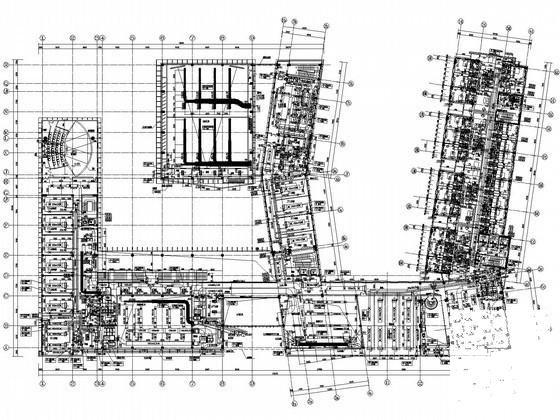

空调平面局部

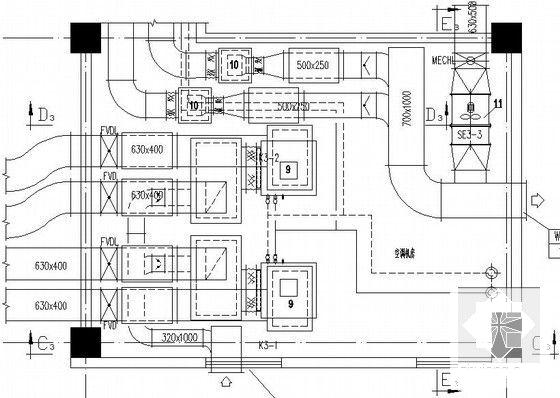

空调机房详图

空调平面大样

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 三万平学院11层教学楼中央空调设计CAD施工图纸(地下1层,)(压缩式冷水机组) - 1
    第 1 张图
  • 三万平学院11层教学楼中央空调设计CAD施工图纸(地下1层,)(压缩式冷水机组) - 2
    第 2 张图
  • 三万平学院11层教学楼中央空调设计CAD施工图纸(地下1层,)(压缩式冷水机组) - 3
    第 3 张图
  • 三万平学院11层教学楼中央空调设计CAD施工图纸(地下1层,)(压缩式冷水机组) - 4
    第 4 张图
  • 三万平学院11层教学楼中央空调设计CAD施工图纸(地下1层,)(压缩式冷水机组) - 5
    第 5 张图
  • 三万平学院11层教学楼中央空调设计CAD施工图纸(地下1层,)(压缩式冷水机组) - 6
    第 6 张图
以上是部分截图,请下载附件后查看完整高清内容
