24层办公楼强弱电系统CAD施工图纸(火灾自动报警)

资料简介
赚取积分

建筑类别：办公
建筑高度类型：超高层建筑
建筑设计结构形式：钢筋混凝土结构
建筑设计面积：40000平方米
建筑地上层数：24层
建筑地下层数：2层
图纸设计深度：施工图
设计年代：近代
地下室用途：车库,设备用房
负荷等级：二级
防雷等级：第二类
火灾保护分级：一级
接地方式：TN-S
项目所在地：湖北
强电设计：供配电系统,电气照明,建筑物防雷,接地安全
弱电设计：火灾自动报警系统

附件详情

1、电气设计说明
2、配电干线系统图
3、配电箱接线系统图
4、火灾自动报警系统图
5、漏电火灾报警系统图
6、动力平面图
7、照明平面图
8、屋顶防雷平面图
9、消防联动平面图

附件详情

该项目位于湖北，是一超高层办公楼，地上共24层,高97.6m,建筑面积约4.08万m2,属于一类高层建筑，合理使用年限为50年，耐火等级为一级,结构安全等级为二级。建筑设计结构形式为框架结构，现浇楼板，基础形式高层范围以外的为柱下扩展基础。
设计范围包括10/0.4kV变配电系统，电力配电系统，照明系统，建筑物防雷接地系统，火灾自动报警系统等。
该附件，总共21张。

漏电火灾报警系统图

配电干线系统图

配电箱接线系统图

以下是附件的其中一部分截图，共4张，您也可以搜索更多您想要的资源

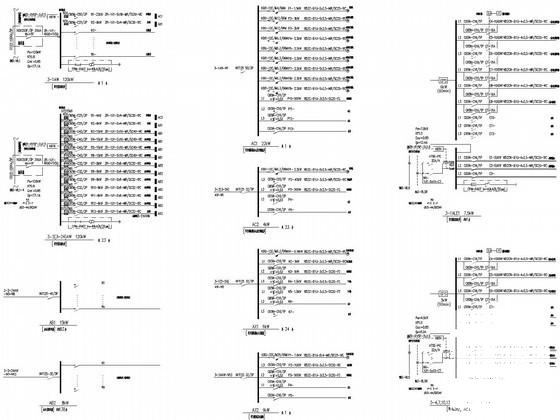

第 1 张图

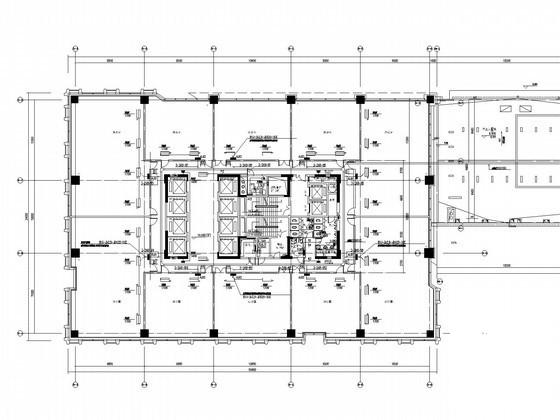

第 2 张图

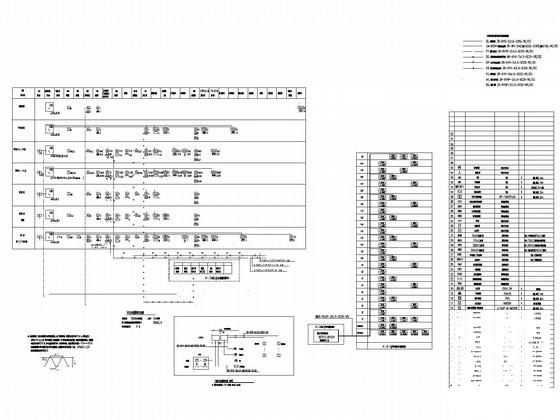

第 3 张图

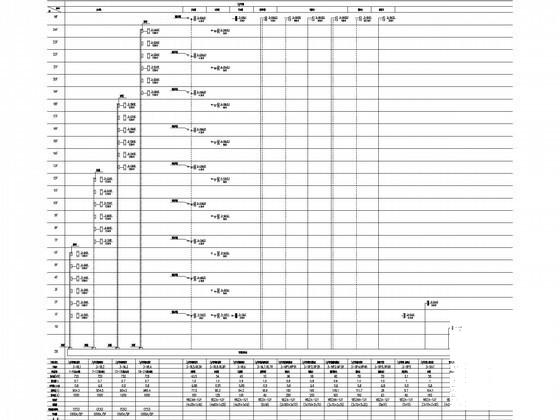

第 4 张图

以上是部分截图，请下载附件后查看完整高清内容
