100及150平砖混结构别墅结构CAD施工图纸(墙下条形基础)
- 建筑类别：别墅
- 建筑高度类型：多层建筑
- 建筑地上层数：3层
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：砌体结构
- 基础形式 ：条形基础
- 结构安全等级：二级
- 地基基础设计等级：丙级
- 抗震设防烈度：抗震不设防
- 风压：0.30kN/平方米
- 参考图纸：8张
- 设计年代：近代
附件详情
该附件是2种户型别墅项目，分别为：102.35平方米及158.35平方米，地上3层，砖混结构，抗震设防烈度小于6度，基础采用墙下条形基础，基础设计等级为丙级。
该资料包含：
结构设计说明

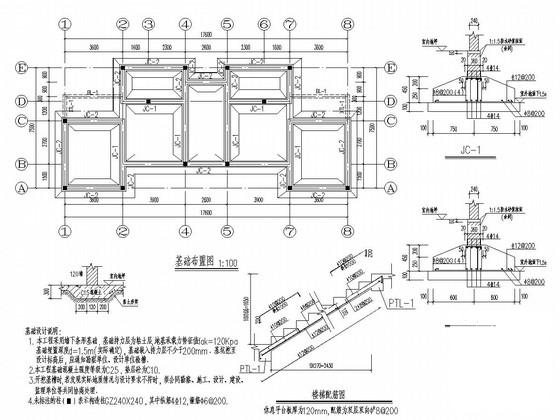

，基础布置图，标准层板配筋图，坡屋面板配筋图，梁配筋图，楼梯图，大样图等共计8张图。
分享投稿时间：近几年9月。

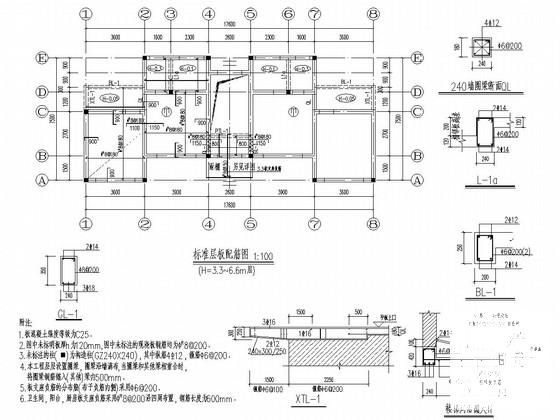

标准层板配筋图

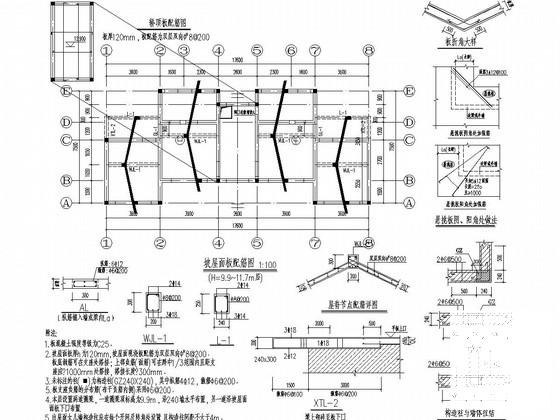

坡屋面板配筋图

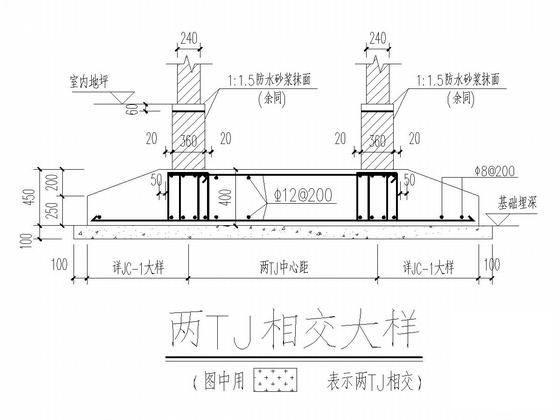

大样图

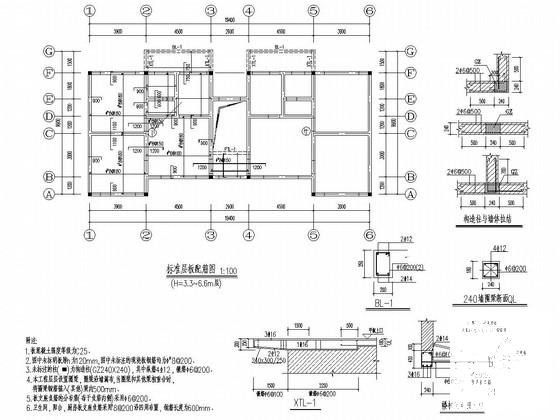

标准层板配筋图
以下是附件的其中一部分截图，共5张，您也可以 搜索 更多您想要的资源
-
第 1 张图 -
第 2 张图 -
第 3 张图 -
第 4 张图 -
第 5 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2023-01-23
- 评论次数：0
- 浏览次数：0
- 文件大小：0.36 MB
- 收藏次数：0
-
文件名称：
附件-995879955958058797090.rar
