20层部分框支剪力墙结构旧村改造综合楼结构CAD施工图纸

  • 建筑类别:办公
  • 建筑高度类型:高层建筑
  • 建筑地上层数:20层
  • 建筑地下层数:2层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架剪力墙
  • 基础形式 :筏形基础
  • 结构安全等级:一级
  • 地基基础设计等级:乙级
  • 抗震设防烈度:7度抗震
  • 风压:0.35kN/平方米
  • 雪压:0.30kN/平方米
  • 地下室功能:车库, 设备用房
  • 参考图纸:36张
  • 设计年代:近代

附件详情

该项目是河南某旧城改造综合楼项目,部分框支剪力墙结构,地上20层,地下两层,抗震设防烈度为7度,场地为Ⅱ类,平板式筏板基础,基础设计等级为乙级。
包括:结构设计总说明,型钢混凝土 结构设计说明 及详图 ,裙房筏板基础平面布置图,截桩示意图,基坑、坡道及挡墙 节点详图 ,框架柱、框支柱、剪力墙平面布置图,框架柱配筋表,各层梁板配筋图,剪力墙柱表,主楼筏板基础 平面布置图 等共计36张图。
1月。

主楼筏板基础平面布置图

框架柱、剪力墙平面布置图

20.750m转换层板配筋图

框架柱、框支柱、剪力墙平面布置图

20.750m转换层梁配筋图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源

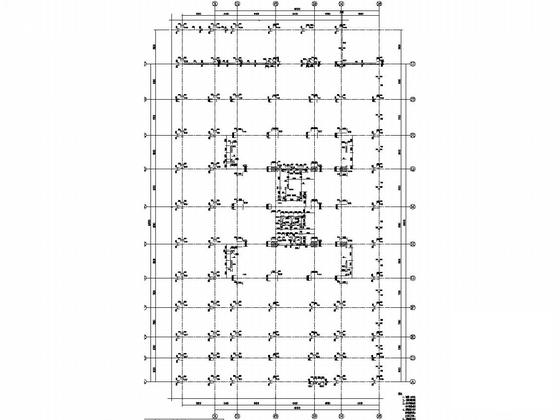

  • 20层部分框支剪力墙结构旧村改造综合楼结构CAD施工图纸 - 1
    第 1 张图

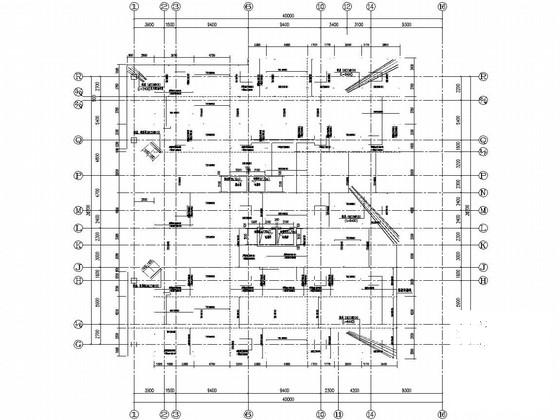

  • 20层部分框支剪力墙结构旧村改造综合楼结构CAD施工图纸 - 2
    第 2 张图

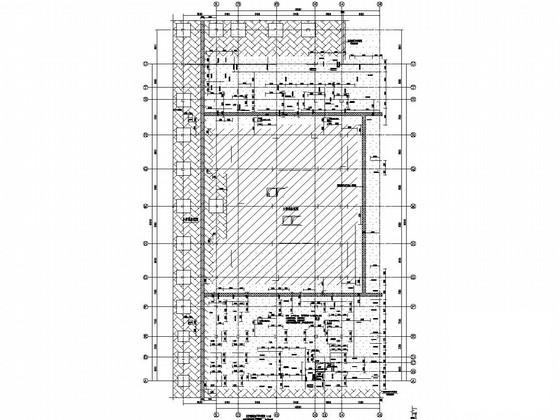

  • 20层部分框支剪力墙结构旧村改造综合楼结构CAD施工图纸 - 3
    第 3 张图

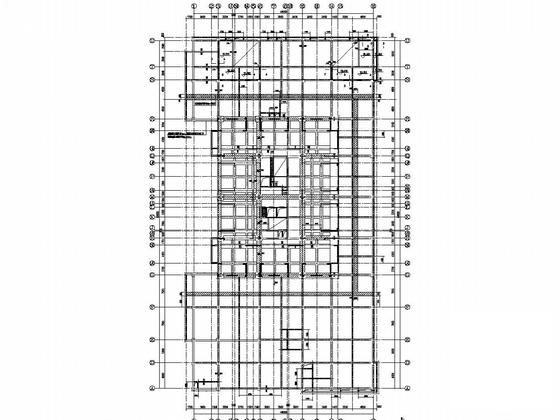

  • 20层部分框支剪力墙结构旧村改造综合楼结构CAD施工图纸 - 4
    第 4 张图

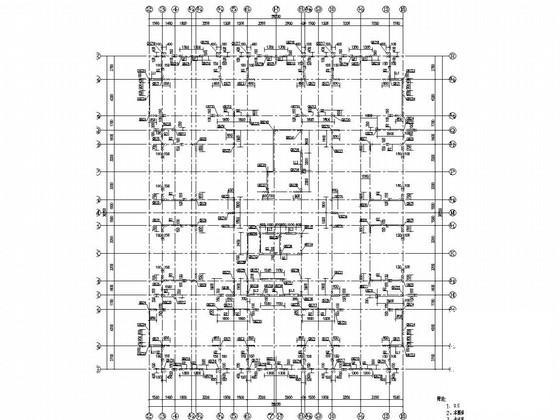

  • 20层部分框支剪力墙结构旧村改造综合楼结构CAD施工图纸 - 5
    第 5 张图
  • 20层部分框支剪力墙结构旧村改造综合楼结构CAD施工图纸 - 6
    第 6 张图
以上是部分截图,请下载附件后查看完整高清内容
