5层框架结构数学系实验楼结构CAD施工图纸(柱下独立基础)

  • 建筑类别:科研
  • 建筑高度类型:多层建筑
  • 地上层数:5层
  • 图纸设计深度:方案(初设图)
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :独立基础,桩基础
  • 参考图纸:16张
  • 设计年代:近代

附件详情

本图纸为某学院的预留实验楼结构图,主体为框架结构,总高度为25.5米。基础左上角部分为柱下独立基础,其余为承台下桩基础。
该资料包含:基础结构平面图、结构平面图、屋面层结构平面图、平面图、立面图、剖面图等共16张图纸。
出图时间:近代.05。

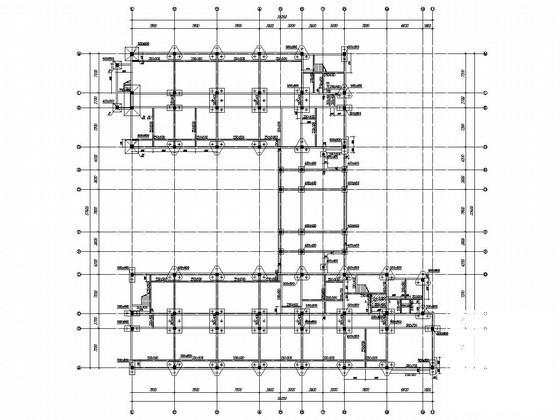

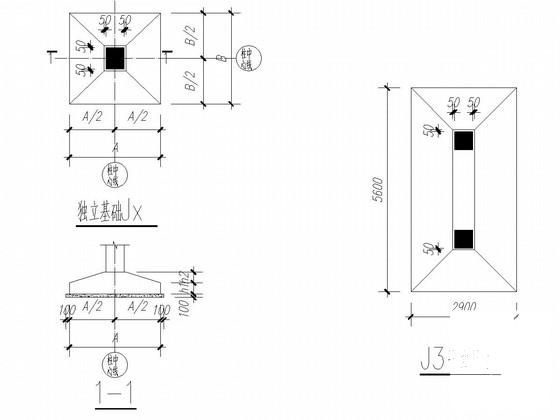

基础大样图

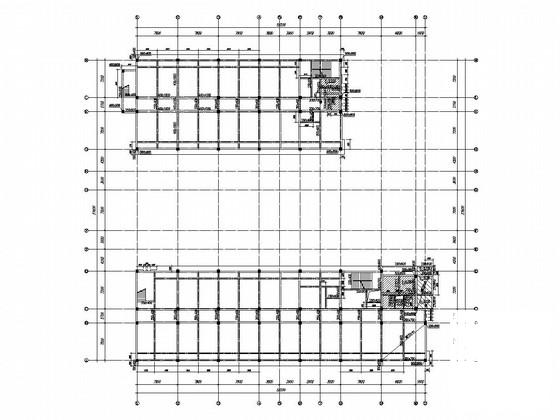

二层结构平面图

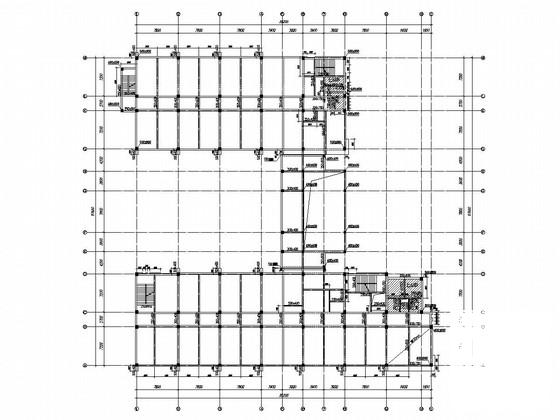

五层结构平面图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 5层框架结构数学系实验楼结构CAD施工图纸(柱下独立基础) - 1
    第 1 张图
  • 5层框架结构数学系实验楼结构CAD施工图纸(柱下独立基础) - 2
    第 2 张图
  • 5层框架结构数学系实验楼结构CAD施工图纸(柱下独立基础) - 3
    第 3 张图
  • 5层框架结构数学系实验楼结构CAD施工图纸(柱下独立基础) - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
