钢框架汽车4S店结构设计施工图纸

  • 建筑设计结构形式:钢框架
  • 抗震烈度:7度抗震
  • 设计使用年限:50年
  • 参考图纸:28张
  • 是否含有其他专业图纸:不含其它专业
  • 设计阶段:施工阶段设计
  • 设计风压:0.40KN/平方米
  • 设计雪压:0.20KN/平方米

附件详情

多层钢框架,十字钢柱,异型结构造型。
该资料包含: 结构设计说明 ,基础平面布置图,基础短柱结构平面布置图,柱脚锚栓平面布置图,钢柱 平面布置图 ,维修车间一层~二层车道梁结构布置图,维修车间二层梁结构布置图,组合楼板布置图,楼梯间屋面结构布置图,汽车坡道,墙面结构布置图,柱脚节点,梁柱刚接通用大样,展厅二层梁结构布置图,组合楼板结构布置图,车间梁柱节点,组合楼板构造详图,楼梯C详图等
共28张图纸。

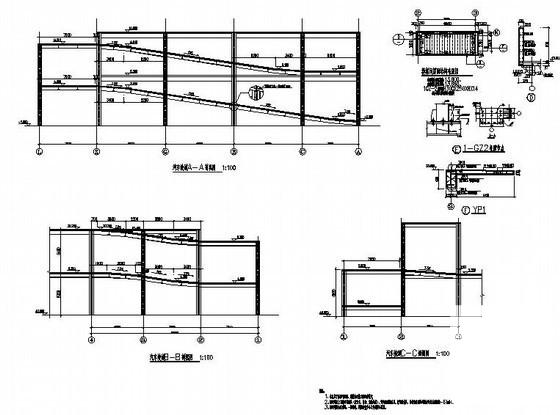

汽车坡道详图

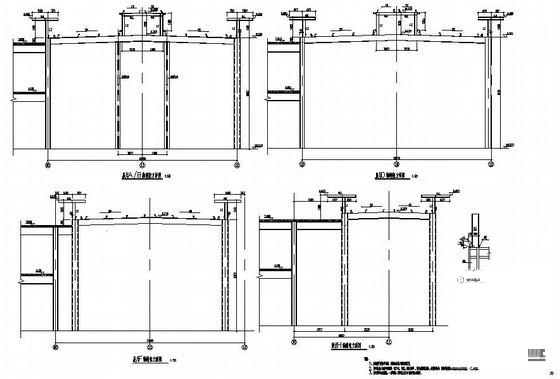

刚架详图

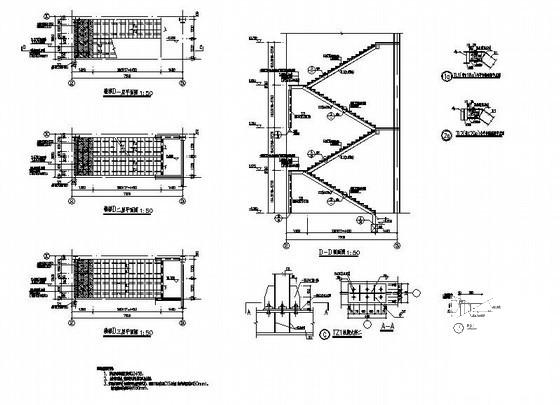

楼梯详图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

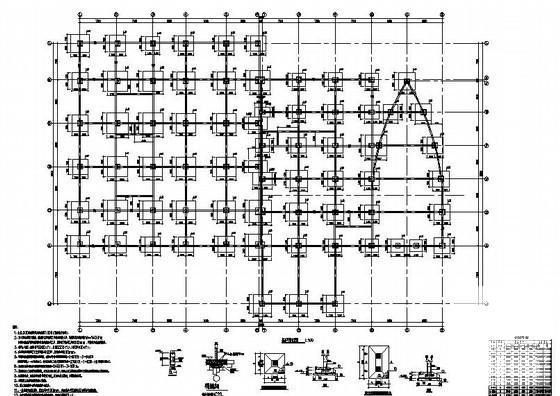

  • 框架结构设计图纸 - 1
    框架结构设计图纸 - 1
  • 框架结构设计图纸 - 2
    框架结构设计图纸 - 2
  • 框架结构设计图纸 - 3
    框架结构设计图纸 - 3
  • 框架结构设计图纸 - 4
    框架结构设计图纸 - 4
以上是部分截图,请下载附件后查看完整高清内容
