汽车4S店钢结构展厅设计施工大样图

  • 建筑类别:商业
  • 厂房建筑高度类型:单层厂房
  • 建筑地上层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢结构
  • 钢结构:门式刚架,轻钢结构
  • 基础形式 :独立基础
  • 结构安全等级:二级
  • 结构最大跨度:22m
  • 抗震设防烈度:7度抗震
  • 风压:0.35kN/平方米
  • 参考图纸:18张

附件详情

某汽车4S店钢结构展厅设计施工图
该资料为:某汽车4S店钢结构展厅设计施工图
该资料包含:
结构设计说明 、基础平面布置图、基础详图、地脚螺栓布置图、柱网及柱间支撑布置图、刚架、系杆及屋面支撑布置图、屋面檩条布置图、立面图布置图、配筋图、 平面布置图 、刚架图、 楼梯详图 、大样图共18张图纸。


以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

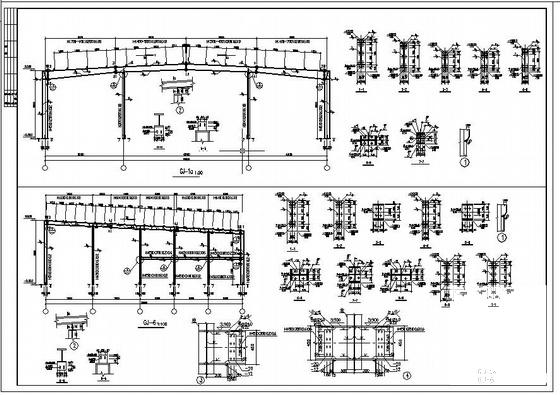

  • 钢结构汽车展厅 - 1
    钢结构汽车展厅 - 1

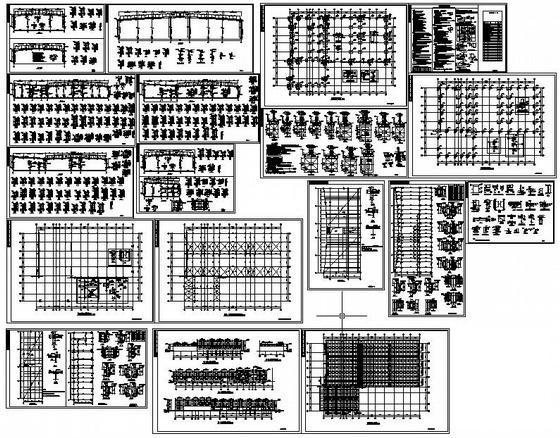

  • 钢结构汽车展厅 - 2
    钢结构汽车展厅 - 2

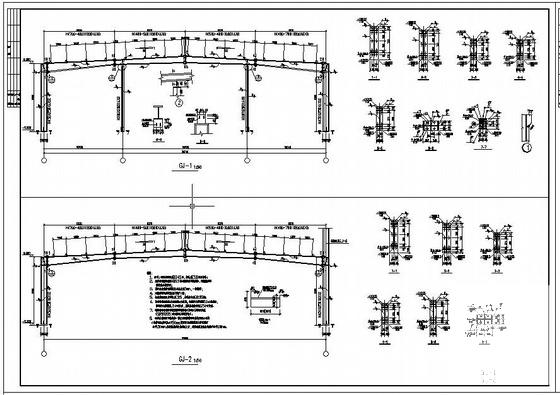

  • 钢结构汽车展厅 - 3
    钢结构汽车展厅 - 3

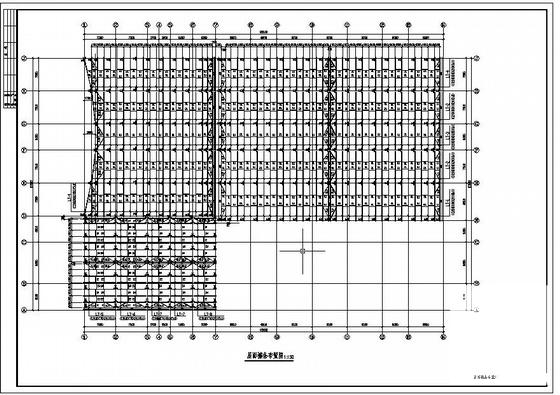

  • 钢结构汽车展厅 - 4
    钢结构汽车展厅 - 4
以上是部分截图,请下载附件后查看完整高清内容
