16米跨钢结构库房建筑结构CAD施工图纸（独立基础）
- 建筑类别：工业建筑
- 厂房建筑高度类型：单层厂房
- 建筑地上层数：1层
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢结构
- 钢结构：门式刚架,轻钢结构
- 基础形式 ：独立基础
- 结构安全等级：二级
- 结构最大跨度：16m
- 抗震设防烈度：抗震不设防
- 风压：0.35kN/平方米
- 雪压：0.45kN/平方米
- 参考图纸：14张
- 设计年代：近代
附件详情
该资料包含：建筑设计说明，建筑平面图，立面图，大样图：钢
结构设计说明
，基础平面图，基础说明，基础锚栓定位图，结构布置图，GJL剖面详图，屋面檩条布置图，柱间支撑布置图，吊车梁布置图，墙面檩条布置图，砖墙拉结，抗风柱与钢梁连接节点，雨蓬大样图，收边大样图等
共14张图纸。
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

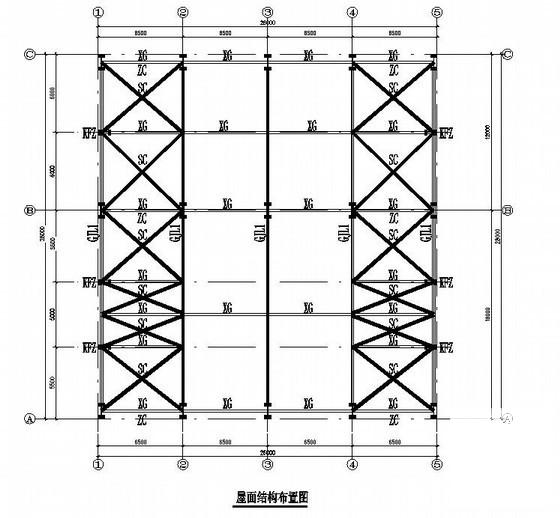

第 1 张图 -

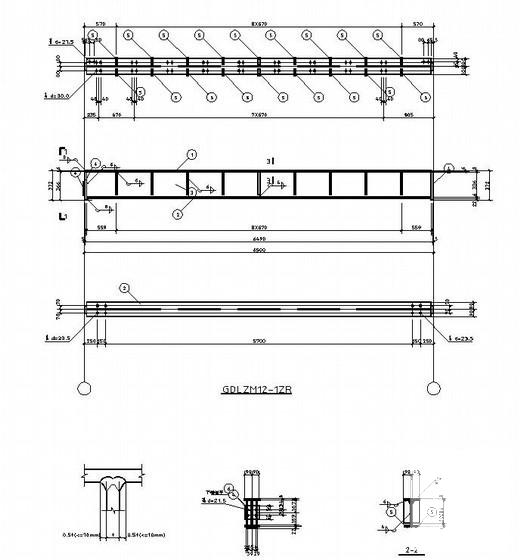

第 2 张图 -

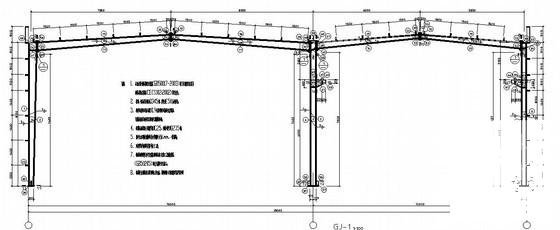

第 3 张图 -

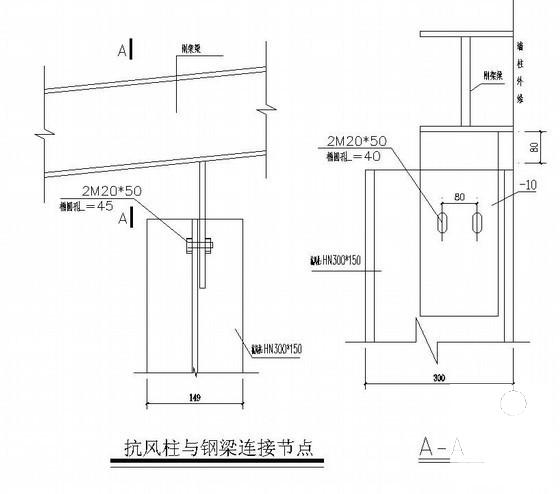

第 4 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2023-02-07
- 评论次数：0
- 浏览次数：0
- 文件大小：0.59 MB
- 收藏次数：0
-
文件名称：
附件-995878578875898776579.rar
