48米跨门式刚架厂房结构CAD施工图纸(独立基础)

  • 建筑类别:工业建筑
  • 厂房建筑高度类型:单层厂房
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢结构
  • 钢结构:门式刚架
  • 基础形式 :独立基础
  • 结构安全等级:二级
  • 结构最大跨度:48m
  • 抗震设防烈度:抗震不设防
  • 风压:0.40kN/平方米
  • 雪压:0.25kN/平方米
  • 参考图纸:13张

附件详情

结构设计说明 、地基处理平面、基础平面布置、基础详图、钢结构平面布置、钢结构立面布置、刚架详图、屋面檩条平面布置、 节点详图 ;另含建筑图共13张图纸。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

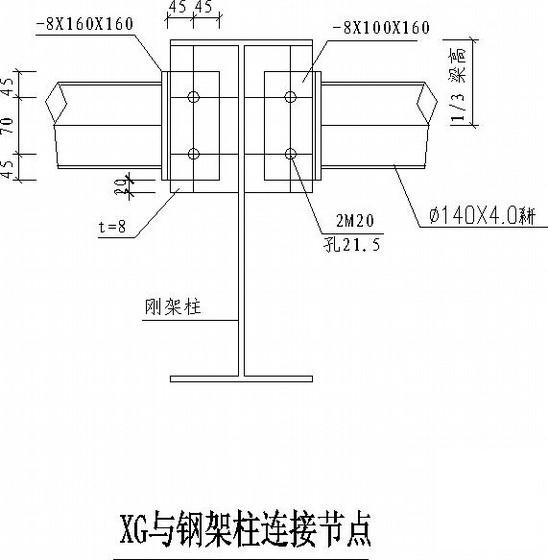

  • 48米跨门式刚架厂房结构CAD施工图纸(独立基础) - 1
    第 1 张图

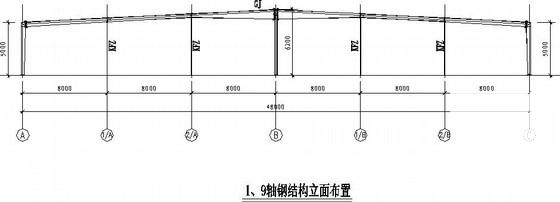

  • 48米跨门式刚架厂房结构CAD施工图纸(独立基础) - 2
    第 2 张图
  • 48米跨门式刚架厂房结构CAD施工图纸(独立基础) - 3
    第 3 张图

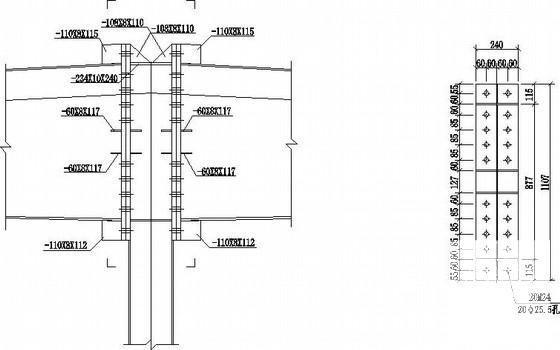

  • 48米跨门式刚架厂房结构CAD施工图纸(独立基础) - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
