51平单层砖混结构公厕建筑CAD施工图纸

  • 建筑高度类型:单层建筑
  • 建筑设计结构形式:混合结构
  • 图纸设计深度:施工图
  • 项目所在地:四川
  • 图纸设计格式:CAD2000
  • 参考图纸:8张
  • 建筑设计面积:51平方米
  • 建筑高度:3.6m
  • 建筑地上层数:1层
  • 设计效果图:无

附件详情

附件设计说明:该项目为公共厕所,砖混结构1层,结构板面高3.6米,工程抗震设防烈度为7度。建筑抗震设防类别为丙类。本建筑结构安全等级为二级,结构设计基准期为50年,该项目场地类别为二类。
该资料包含:平面图、剖面图、立面图、详图、设计说明。

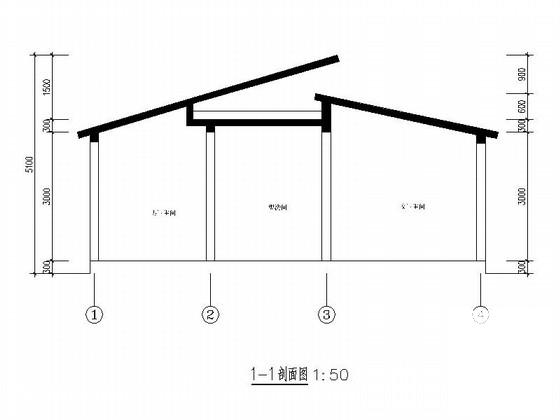

单层砖混结构公厕建筑剖面图

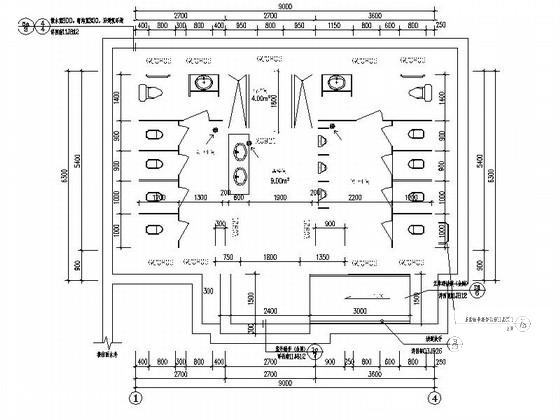

单层砖混结构公厕建筑首层平面图

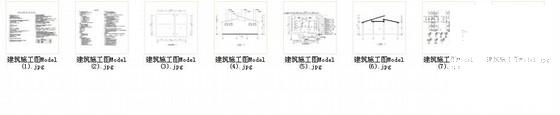

单层砖混结构公厕建筑缩略图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 51平单层砖混结构公厕建筑CAD施工图纸 - 1
    第 1 张图
  • 51平单层砖混结构公厕建筑CAD施工图纸 - 2
    第 2 张图
  • 51平单层砖混结构公厕建筑CAD施工图纸 - 3
    第 3 张图
  • 51平单层砖混结构公厕建筑CAD施工图纸 - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
