3层体育场钢网架结构竣工施工图纸

附件详情

该项目是体育场钢网架，螺栓球正放四角锥网架，下弦柱点支撑。抗震设防烈度为7度，该项目属大跨空间结构，按水平地震设防计算。

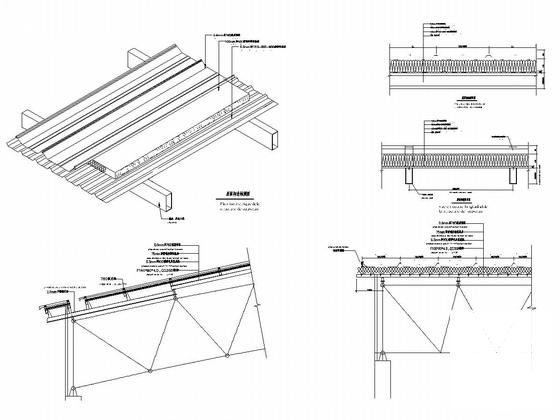

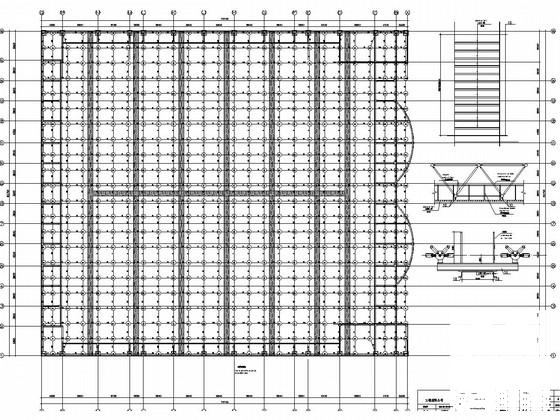

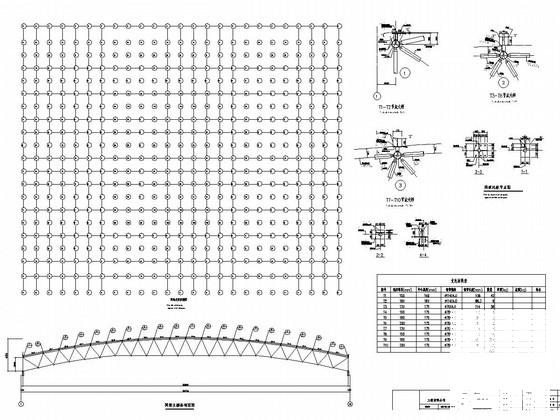

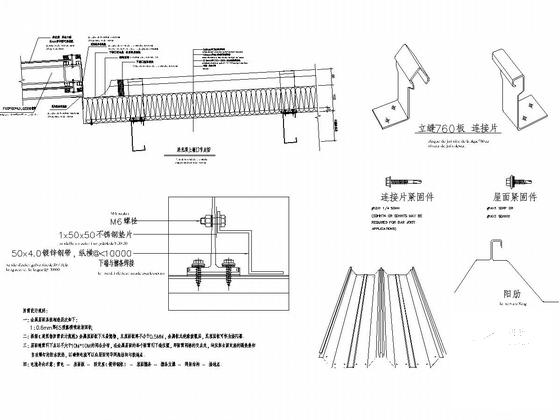

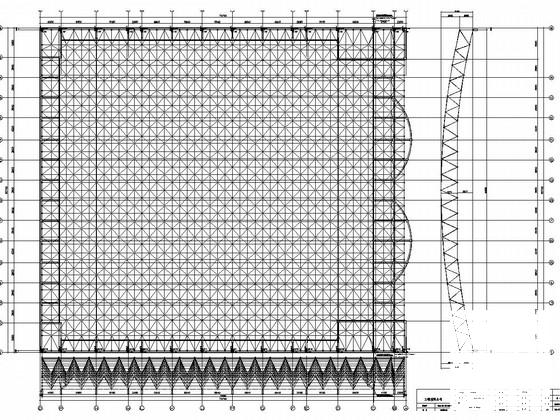

该资料包含：钢结构网架设计总说明，网架平、立、剖布置图，网架整体安装图，网架分层安装图-上弦、下弦、腹杆，最不利组合时位移标准值、杆件内力设计值、杆件应力设计值，螺栓球加工图，网架支托布置图及主檩条安装节点图，网架马道布置图及安装节点图，檩条 平面布置图 ，钢网架(屋面系统）设计节点图等共计25张图。
