健身活动中心游泳馆屋面钢网架结构施工图纸

  • 建筑类别:体育
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢结构
  • 钢结构:网架
  • 抗震设防烈度:7度抗震
  • 风压:0.50kN/平方米
  • 雪压:0.35kN/平方米
  • 参考图纸:116张
  • 设计年代:近代

附件详情

该项目是游泳馆屋面钢结构网架项目,结构型式:钢网架,网架平面尺寸:31.1x57(米),网架厚度:3.2米,网格形式:正放四角锥,节点类型:螺栓球,支承形式:下弦多点支承,排水方式:网架找坡,有组织排水。抗震设防烈度为7度。
该资料包含:网架设计说明,预埋件平面布置图,支座反力 平面布置图 ,网架平立面图,网架屋面布置图,网架整体安装图,网架上、下弦安装图,网架腹杆安装图,节点详图,球节点详图等共计16张图。
分享投稿时间:近几年6月。

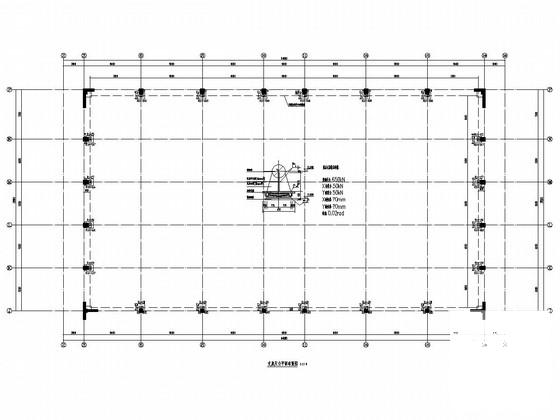

支座反力平面布置图

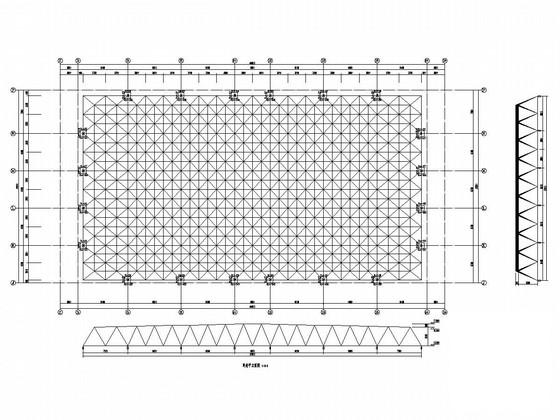

网架整体安装图

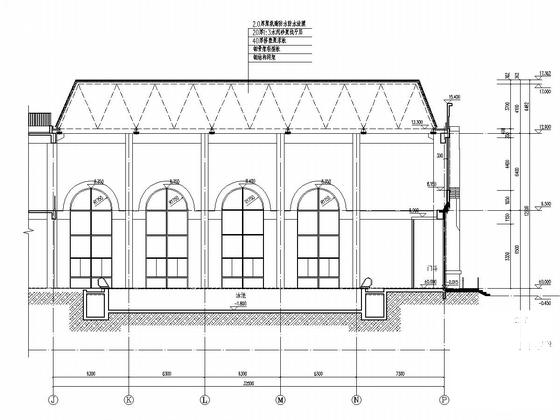

剖面图

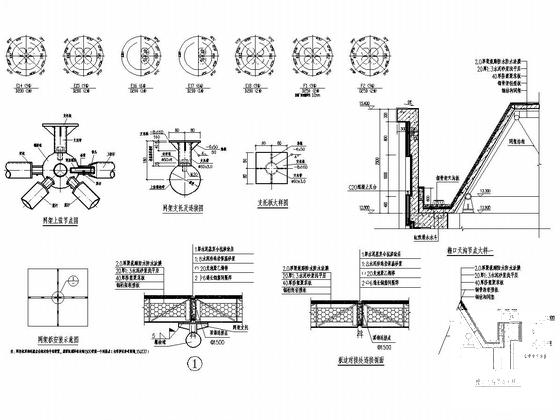

节点详图

球节点图

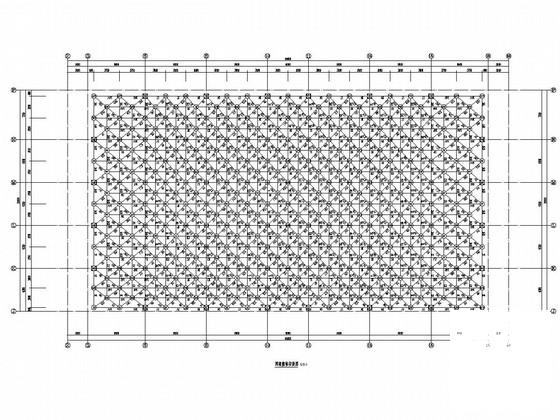

网架腹杆安装图

以下是附件的其中一部分截图,共7张,您也可以 搜索 更多您想要的资源
  • 屋面网架结构施工 - 1
    屋面网架结构施工 - 1
  • 屋面网架结构施工 - 2
    屋面网架结构施工 - 2
  • 屋面网架结构施工 - 3
    屋面网架结构施工 - 3
  • 屋面网架结构施工 - 4
    屋面网架结构施工 - 4
  • 屋面网架结构施工 - 5
    屋面网架结构施工 - 5
  • 屋面网架结构施工 - 6
    屋面网架结构施工 - 6
  • 屋面网架结构施工 - 7
    屋面网架结构施工 - 7
以上是部分截图,请下载附件后查看完整高清内容
