38层塔式和24层板式剪力墙结构商住楼结构CAD施工图纸

附件详情

该项目位于成都市成华区.该项目由38层塔式建筑和24层板式建筑组成，剪力墙结构。基础型式为桩筏基础。地下一层，为设备用房；地上一层（含夹层）为商业用房，二层以上为住宅。室外地坪至主要屋面高度：24层为78.07m；38层为119.93m。
该资料包含：

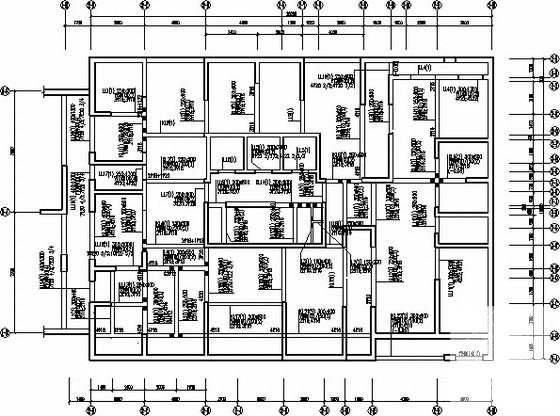

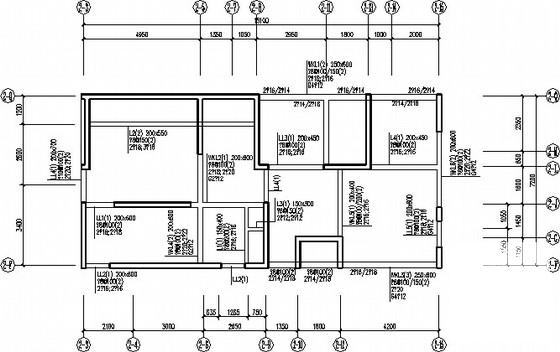

结构设计总说明、筏板基础结构平面布置图、桩基础结构平面布置图、剪力墙布置图、塔楼平面梁配筋图、塔楼结构 平面布置图 、剪力墙表、 楼梯详图 共28张图纸。
