6层学校综合楼框架结构CAD施工图纸（建筑图纸）(人工挖孔桩基础)
- 建筑类别：教育
- 建筑高度类型：多层建筑
- 建筑地上层数：6层
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢筋混凝土结构
- 钢筋混凝土结构：框架
- 基础形式 ：桩基础
- 结构安全等级：二级
- 抗震设防烈度：6度抗震
- 风压：0.35kN/平方米
- 雪压：0.45kN/平方米
- 参考图纸：33张
- 设计年代：近代
附件详情
该项目是长沙某学校综合楼项目，地上6层，建筑高度:23.85米;建筑占地面积:656.02平方米;总建筑面积:4089.77平方米，框架结构，高度23.4米，人工挖孔桩基础，抗震设防烈度为6度。
结构图纸：
结构设计说明

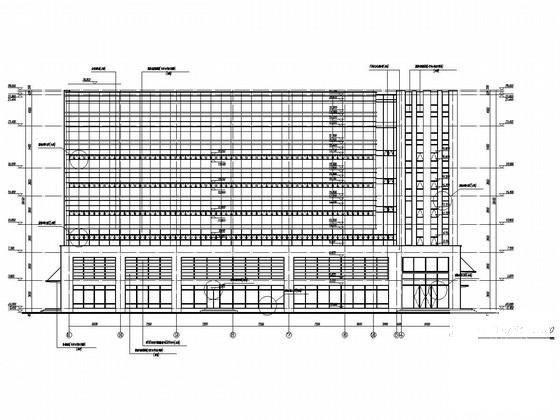

，基础图，基础详图，梁板柱图，楼梯图，大样图共计15张图，建筑图纸：建筑设计说明，平立剖面图，门窗表，大样图，楼梯图等共计18张图。
分享投稿时间：近几年3月。

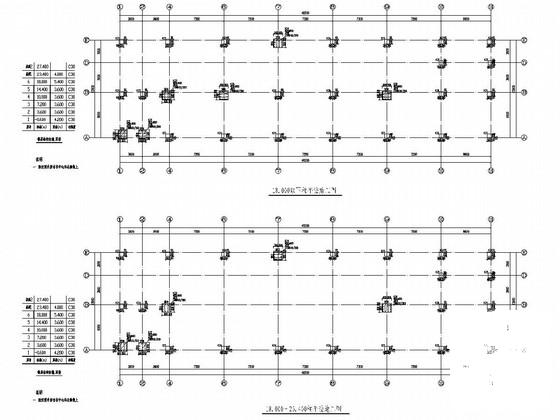

基础图

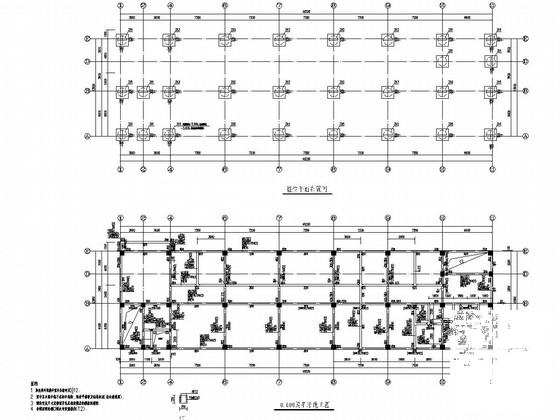

柱布置图

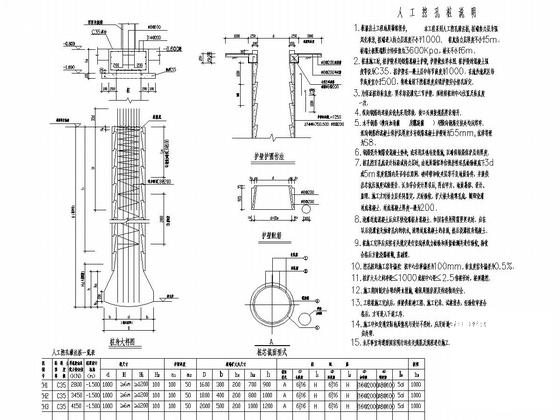

基础详图

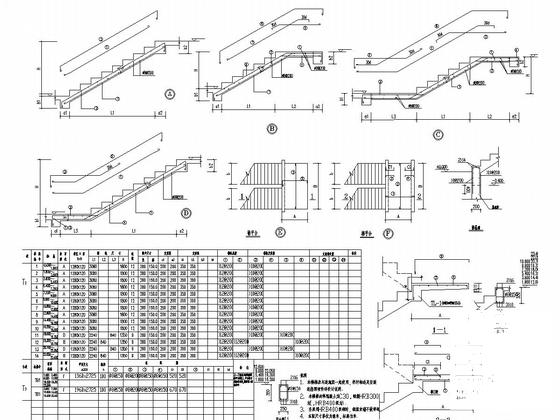

楼梯图
