11层钢框架办公楼结构CAD施工图纸（7度抗震）
- 建筑类别：办公建筑
- 建筑高度：高层建筑
- 设计阶段：施工图设计
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢结构,框架结构
- 结构安全等级：二级
- 抗震设防烈度：7度抗震
- 人防或地下车库：无
- 参考图纸：20-50张
附件详情
该项目结构体系：钢框架结构。
建模：采用中国建筑科学研究院编制的《钢结构CAD软件-STS》。
全套图纸34张，包括：钢结构设计总说明，钢柱平面定位图，梁
平面布置图
，楼板配筋图，梁柱节点大样图，柱脚节点大样图，汽车坡道详图，
楼梯详图
等。
图2
图3
图5
图6
总缩略图
以下是附件的其中一部分截图，共5张，您也可以 搜索 更多您想要的资源
-

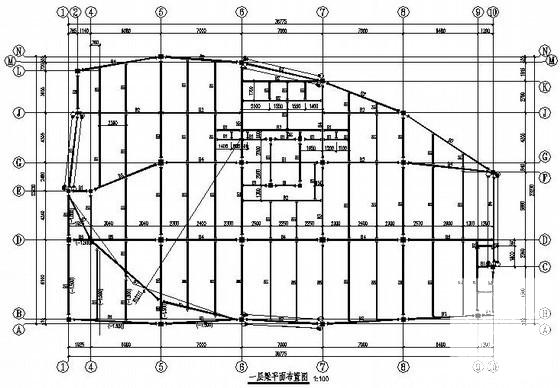

第 1 张图 -

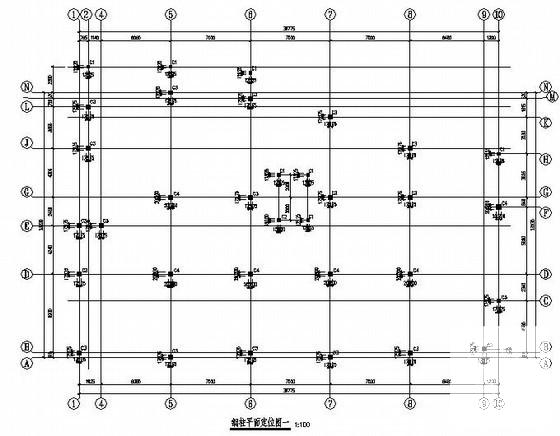

第 2 张图 -

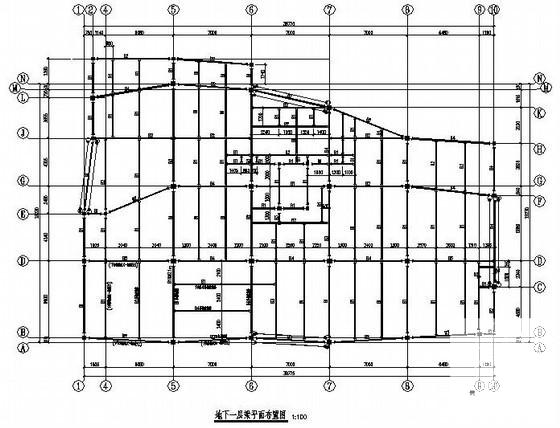

第 3 张图 -

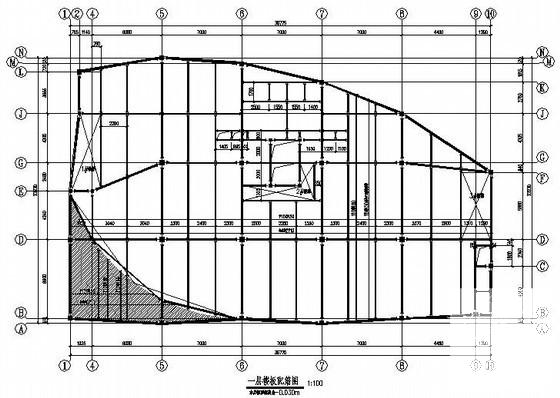

第 4 张图 -

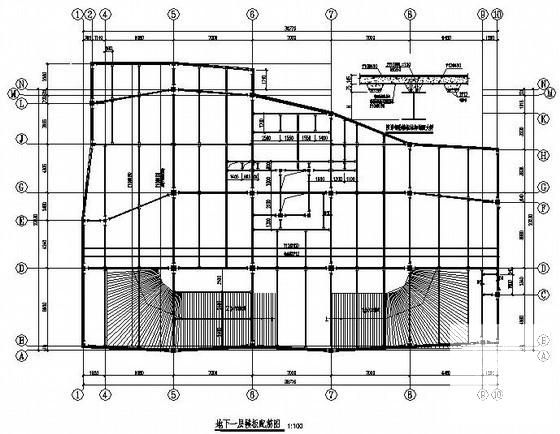

第 5 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2023-01-14
- 评论次数：0
- 浏览次数：0
- 文件大小：1.88 MB
- 收藏次数：0
-
文件名称：
附件-995878805508855668577.rar
