3层独立基础框架办公楼结构CAD施工图纸(6度抗震)

  • 建筑类别:办公
  • 建筑高度类型:多层建筑
  • 建筑地上层数:3层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :独立基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:6度抗震
  • 风压:0.50kN/平方米
  • 雪压:0.45kN/平方米
  • 参考图纸:11张

附件详情

结构设计总说明、基础结构平面整体配筋图 、地梁结构平法施工图、梁结构平法施工图、板结构平法施工图、框架柱结构平法施工图、屋顶短柱结构平法施工图、楼梯节点共11张图纸。

地梁结构平法施工图

梁结构平法施工图

屋顶短柱结构平法施工图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

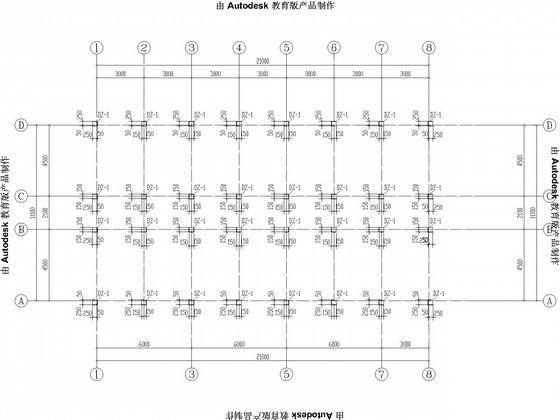

  • 3层独立基础框架办公楼结构CAD施工图纸(6度抗震) - 1
    第 1 张图

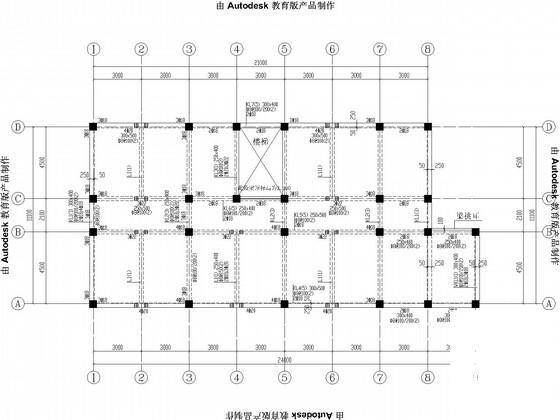

  • 3层独立基础框架办公楼结构CAD施工图纸(6度抗震) - 2
    第 2 张图

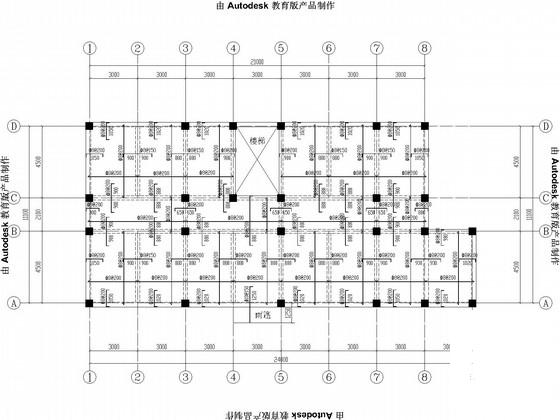

  • 3层独立基础框架办公楼结构CAD施工图纸(6度抗震) - 3
    第 3 张图

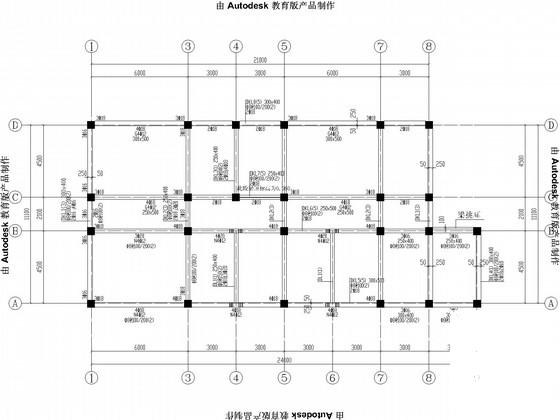

  • 3层独立基础框架办公楼结构CAD施工图纸(6度抗震) - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
