两层钢框架车间及3层框架办公楼结构CAD图纸

  • 建筑类别:工业建筑
  • 厂房建筑高度类型:单层厂房
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构,钢结构
  • 钢筋混凝土结构:框架
  • 钢结构:轻钢结构
  • 基础形式 :独立基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:7度抗震
  • 风压:0.45kN/平方米
  • 雪压:0.40kN/平方米
  • 参考图纸:27张
  • 设计年代:近代

附件详情

该项目是山东某厂房及办公楼项目,办公部分为三层混凝土框架结构,车间为一层钢框架二层门式钢架结构,基础为柱下独立基础,抗震设防烈度为7度。
包括: 结构设计说明 ,基础平面布置图,基础详图,节点平面布置图,生产区屋面结构平面布置图,生产区屋面檩条 平面布置图 ,大样图,标准焊接大样图,节点详图等共计27张图。
8月。

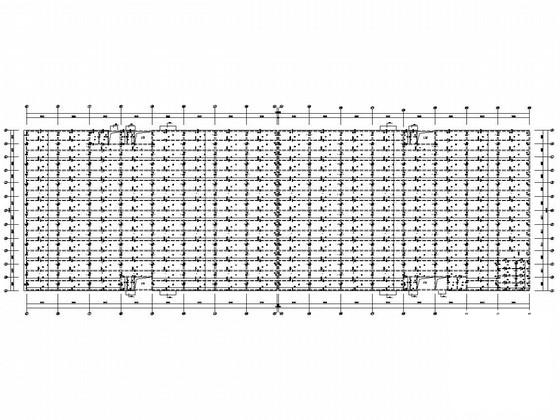

生产车间现浇板配筋图

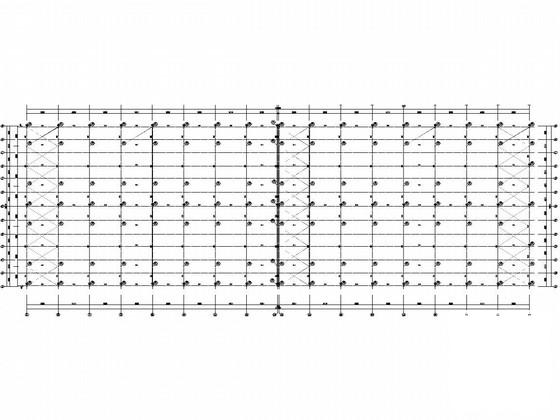

生产区屋面结构平面布置图

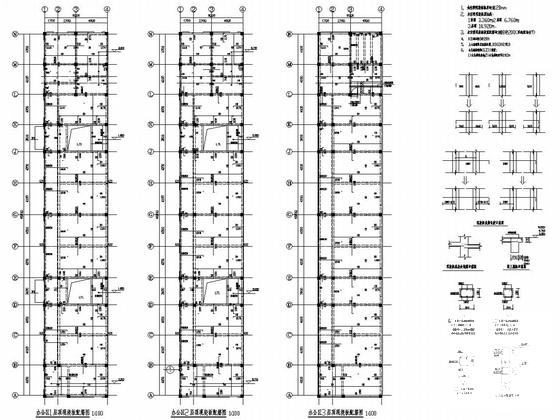

办公区板配筋图

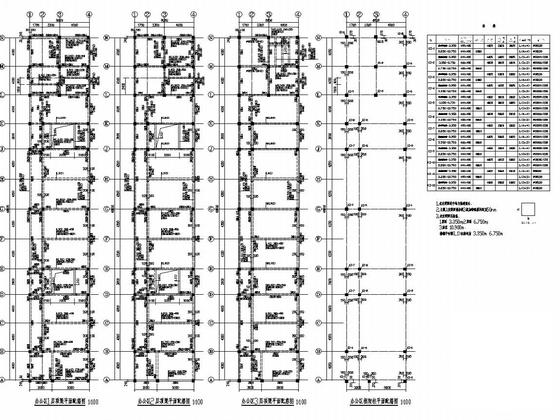

办公区梁配筋图

节点详图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 两层钢框架车间及3层框架办公楼结构CAD图纸 - 1
    第 1 张图
  • 两层钢框架车间及3层框架办公楼结构CAD图纸 - 2
    第 2 张图
  • 两层钢框架车间及3层框架办公楼结构CAD图纸 - 3
    第 3 张图
  • 两层钢框架车间及3层框架办公楼结构CAD图纸 - 4
    第 4 张图
  • 两层钢框架车间及3层框架办公楼结构CAD图纸 - 5
    第 5 张图
  • 两层钢框架车间及3层框架办公楼结构CAD图纸 - 6
    第 6 张图
以上是部分截图,请下载附件后查看完整高清内容
