32层高档住宅楼给排水CAD施工图纸
- 附件设计说明：有
- 建筑类别：住宅
- 建筑高度类型：高层建筑
- 建筑地上层数：32层
- 建筑地下层数：1层
- 图纸设计深度：施工图
- 参考图纸：12张
- 设计年代：近代
- 地下室用途：人防,车库,设备用房
- 生活供水设计：生活给水系统
- 排水设计：污水系统,废水系统,雨水系统
- 消防设计：室内消火栓系统
- 供水方式：市政供水,变频供水,分区供水
- 供水分区：三区
- 排水体制：雨污分流
- 排水技术：重力排水
- 火灾危险等级：中危险级Ⅰ级
- 消火栓用水量室外(L/S)：15
- 消火栓用水量室内(L/S)：20
- 项目所在地：福建
附件详情
- 给排水设计说明及图例
- 一~三十二层给排水平面图
- 给水系统原理图
- 消火栓系统原理图
- 冷凝水系统原理图
- 排水系统原理图
- 雨水系统原理图
附件详情
本稿件为高档住宅E#楼给排水施工图纸，设计内容包含：给水系统、排水系统、雨水系统、冷凝排系统、
消防系统
。
，共12张图纸。

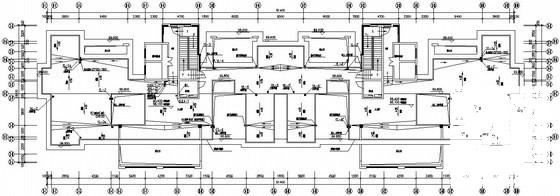

屋顶层平面图

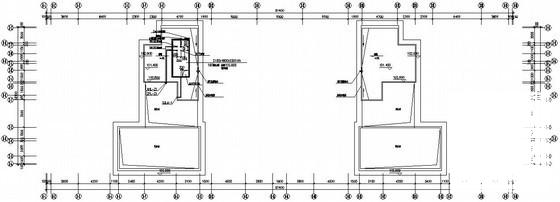

电梯机房顶层平面图

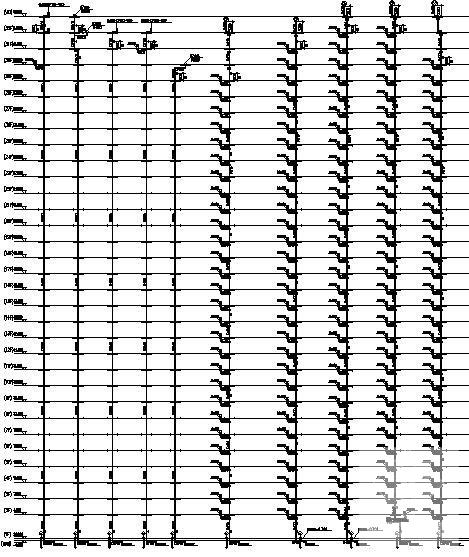

雨水系统原理图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

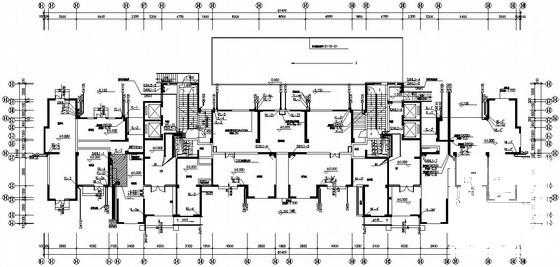

第 1 张图 -
第 2 张图 -
第 3 张图 -
第 4 张图
以上是部分截图，请下载附件后查看完整高清内容
