27层高档小区住宅楼给排水CAD图纸

  • 附件设计说明:有
  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 建筑地上层数:27层
  • 建筑地下层数:3层
  • 图纸设计深度:施工图
  • 参考图纸:15张
  • 设计年代:近代
  • 地下室用途:人防,商业,车库,设备用房,其它
  • 生活供水设计:生活给水系统
  • 生产供水设计:热水系统,循环冷却水系统
  • 排水设计:污水系统,废水系统,雨水系统,机房排水,消防排水
  • 消防设计:室外消火栓系统,室内消火栓系统,灭火器配置系统
  • 供水设备:高位水箱,水泵站,水池
  • 供水方式:市政供水,变频供水,分区供水,高位水箱供水
  • 供水分区:三区
  • 排水体制:污废合流,雨污分流
  • 排水技术:重力排水
  • 消火栓用水量室外(L/S):15
  • 消火栓用水量室内(L/S):20
  • 大样节点:水箱,厨房,卫生间,集水坑,阀门管件
  • 项目所在地:河北

附件详情

  • 资料目录
  • 给排水设计说明
  • 地下三层战时给排水平面图
  • 地下三层平时给排水平面图
  • 地下二层给排水平面图
  • 地下一层给排水平面图
  • 首层给排水平面图
  • 标准层给排水平面图
  • 屋顶给排水平面图
  • 三单元给排水大样图
  • 地下三层给排水系统图
  • 给水干管系统原理图
  • 户内给水系统图
  • 消火栓系统原理图
  • 排水系统原理图

附件详情

该项目位于河北,本建筑住宅小区3#住宅楼,地上二十七层,为普通住宅;地下共三层,为储藏室;地下三层平时为储藏室,战时人防。人防为核6级常6级二等人员掩蔽所。地下室储藏物品火灾危险性为丁戊类。设计范围:1.该项目室内设计包括生活给水、排水、消火栓、冷凝水、人防给排水以及建筑灭火器的配置。 2.该项目室外设计包括 用地红线 范围内的给排水、雨水、消防的设计(另行设计)。
,共15张图。

地下一层给排水平面图

首层给排水平面图

消火栓系统原理图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

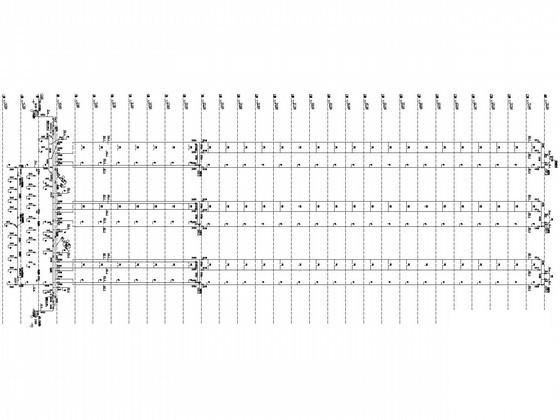

  • 27层高档小区住宅楼给排水CAD图纸 - 1
    第 1 张图

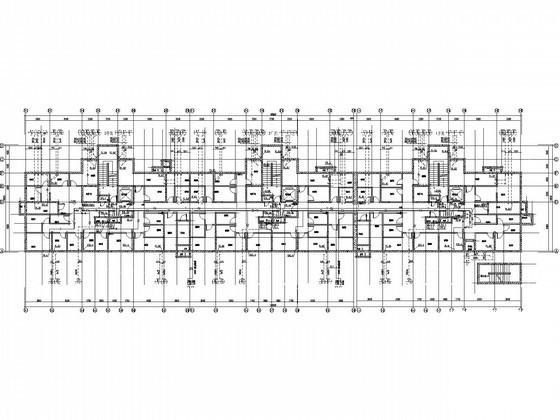

  • 27层高档小区住宅楼给排水CAD图纸 - 2
    第 2 张图
  • 27层高档小区住宅楼给排水CAD图纸 - 3
    第 3 张图
  • 27层高档小区住宅楼给排水CAD图纸 - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
