27层高档住宅楼给排水CAD施工图纸

  • 附件设计说明:有
  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑地上层数:27层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:10张
  • 设计年代:近代
  • 地下室用途:人防,车库,设备用房
  • 生活供水设计:生活给水系统
  • 排水设计:污水系统,废水系统,雨水系统
  • 消防设计:室内消火栓系统,灭火器配置系统
  • 供水方式:市政供水,变频供水,分区供水
  • 供水分区:三区
  • 排水体制:污废合流
  • 火灾危险等级:中危险级Ⅰ级
  • 消火栓用水量室外(L/S):15
  • 消火栓用水量室内(L/S):20
  • 项目所在地:福建

附件详情

  • 给排水设计说明及图例
  • 一~二十七层给排水平面图
  • 给水系统原理图
  • 消火栓系统原理图
  • 冷凝水系统原理图
  • 排水系统原理图
  • 雨水系统原理图

附件详情

本稿件为高档住宅B#楼给排水施工图纸,设计内容包含:给水系统、排水系统、雨水系统、冷凝排系统、 消防系统
,共10张图纸。

屋面层平面图

排水系统原理图

雨水系统原理图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

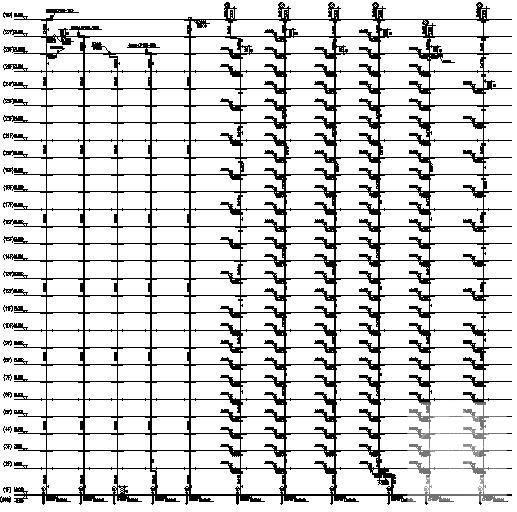

  • 27层高档住宅楼给排水CAD施工图纸 - 1
    第 1 张图

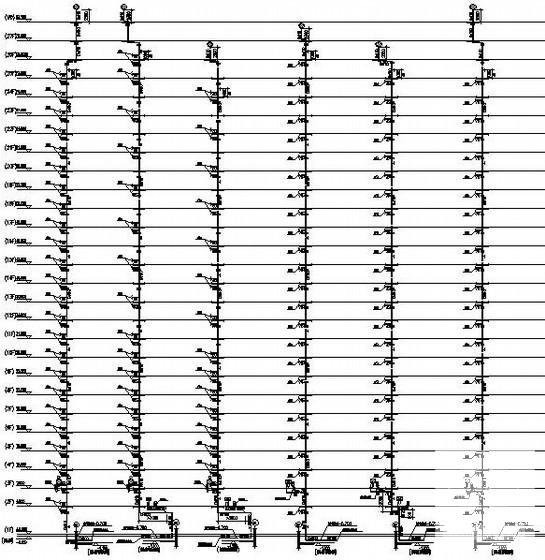

  • 27层高档住宅楼给排水CAD施工图纸 - 2
    第 2 张图

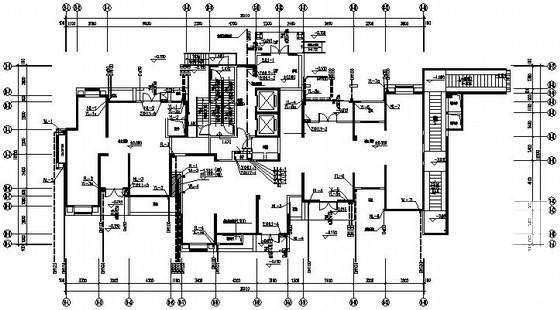

  • 27层高档住宅楼给排水CAD施工图纸 - 3
    第 3 张图
  • 27层高档住宅楼给排水CAD施工图纸 - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
