33层商业楼给排水设计CAD施工图纸
- 附件设计说明：有
- 建筑类别：商业
- 建筑高度类型：高层建筑
- 建筑设计面积：12768.02平方米
- 建筑地上层数：33层
- 建筑地下层数：2层
- 图纸设计深度：施工图
- 参考图纸：50张
- 设计年代：近代
- 地下室用途：车库
- 生活供水设计：生活给水系统
- 排水设计：污水系统,雨水系统
- 消防设计：室内消火栓系统,喷淋系统
- 供水设备：水泵站
- 供水方式：市政供水
- 排水体制：污废合流
- 排水技术：重力排水
- 雨水重现期：1年
- 火灾危险等级：中危险级Ⅱ级
- 消火栓用水量室外(L/S)：30
- 消火栓用水量室内(L/S)：40
- 项目所在地：重庆
附件详情
- 资料目录
- 主要设备材料表
- 说明及图例
- 给水系统图
- 室内外消火栓系统图
- 喷淋系统图
- 商铺排水系统图
- 给排水平面图
- 喷淋平面图
附件详情
资料介绍：该项目建筑面积约12768.02m2,建筑高度97.35m；建筑层数为地下2层，地上33层，共计住宅145户。该项目室内0.000m标高相当于海拔标高377.800m。
设计内容:该项目设有生活给水系统、生活污水排水系统、雨水排水系统、消火栓给水系统。
，图纸共50张。

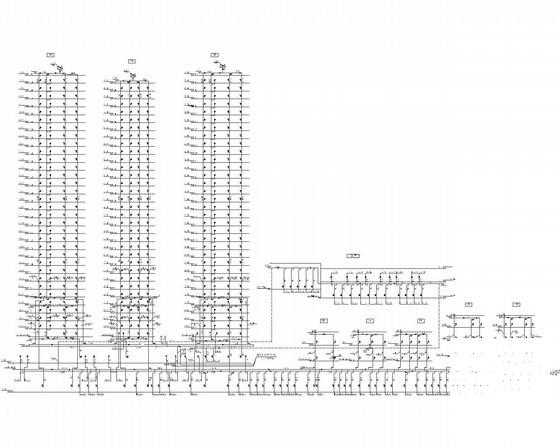

给排水系统展开图
室内消火栓系统图
室内消火栓系统图
三层给排水平面图

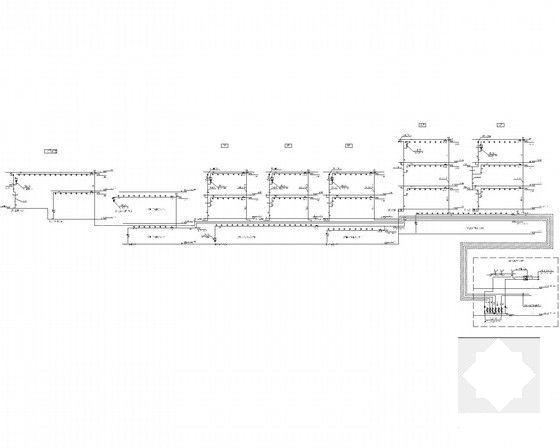

喷淋系统图

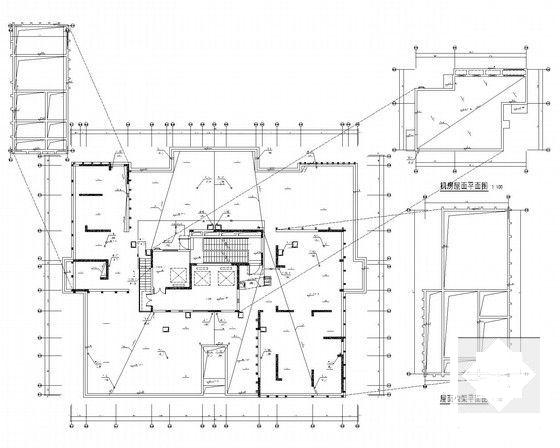

屋顶层给排水平面图

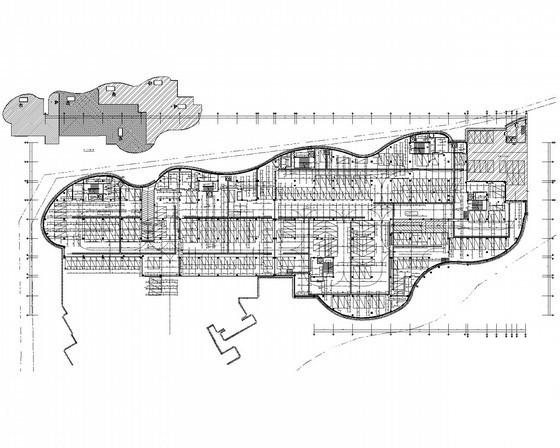

负一层喷淋平面图2
一层给排水平面图
以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
-
第 1 张图 -
第 2 张图 -
第 3 张图 -
第 4 张图 -
第 5 张图 -
第 6 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2022-10-11
- 评论次数：0
- 浏览次数：0
- 文件大小：9.5 MB
- 收藏次数：0
-
文件名称：
附件-995860775856985097656.rar
