跨度24米单层排架厂房结构设计CAD图纸（7度抗震）(平面布置图)
- 建筑类别：工业建筑
- 厂房建筑高度类型：单层厂房
- 建筑地上层数：1层
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：砌体结构,钢筋混凝土结构,钢结构
- 钢筋混凝土结构：排架
- 钢结构：门式刚架
- 基础形式 ：桩基础
- 结构安全等级：二级
- 地基基础设计等级：乙级
- 结构最大跨度：24m
- 抗震设防烈度：7度抗震
- 风压：0.45kN/平方米
- 雪压：0.35kN/平方米
- 参考图纸：15张
- 设计年代：近代
附件详情
该资料包含：土建结构部分设计说明，钢结构部分设计说明，桩位平面布置图，承台平面布置图，排架柱平面布置图，吊车梁平面布置图，结构
平面布置图
，屋面支撑平面图，柱间支撑布置图，GL-1等
共15张图纸。
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

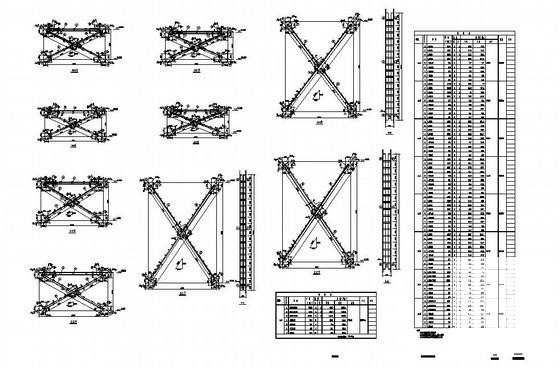

第 1 张图 -

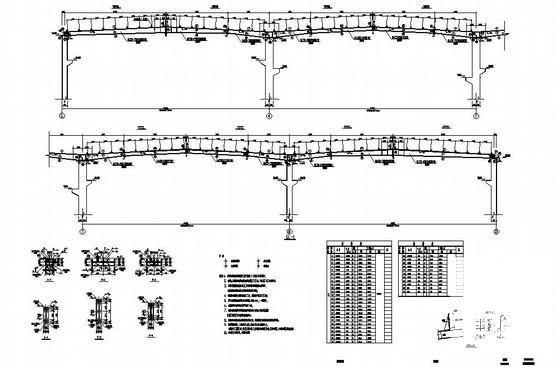

第 2 张图 -

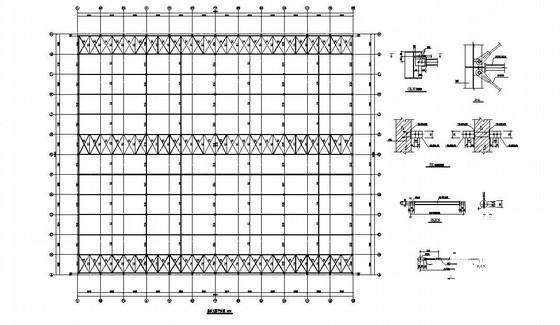

第 3 张图 -

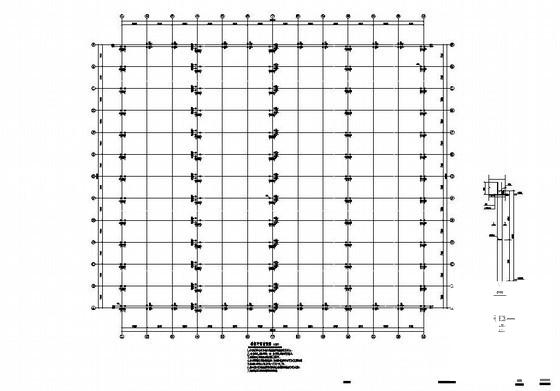

第 4 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2023-01-09
- 评论次数：0
- 浏览次数：0
- 文件大小：1.24 MB
- 收藏次数：0
-
文件名称：
附件-995878877899775687587.rar
