跨度25.6m单层门刚厂房结构CAD施工图纸（6度抗震）(平面布置图)
- 建筑类别：工业建筑
- 厂房建筑高度类型：单层厂房
- 建筑地上层数：1层
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢结构
- 钢结构：门式刚架
- 基础形式 ：独立基础
- 结构安全等级：二级
- 地基基础设计等级：丙级
- 结构最大跨度：25.6m
- 抗震设防烈度：6度抗震
- 风压：0.30kN/平方米
- 参考图纸：11张
- 设计年代：近代
附件详情
该资料包含：
结构设计说明
，预埋锚栓平面布置图，屋面结构平面布置图，办公楼结构
平面布置图
，H型钢柱与框架梁刚性连接详图，梁与梁铰接连接详图，GJ-1及GJ-2a详图，柱间支撑布置图，支撑大样图，屋面檩条布置图等
共11张图纸。
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

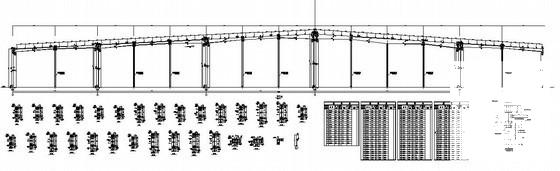

第 1 张图 -

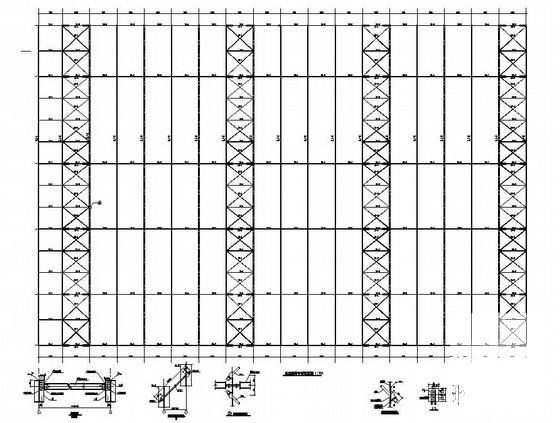

第 2 张图 -

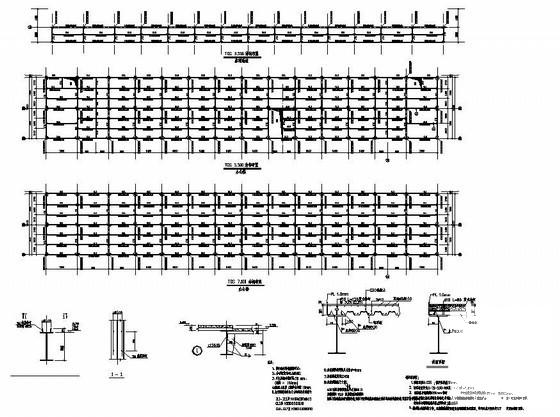

第 3 张图 -

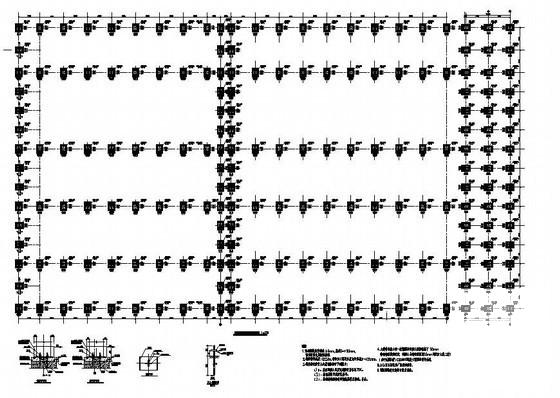

第 4 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2023-01-09
- 评论次数：0
- 浏览次数：0
- 文件大小：1.64 MB
- 收藏次数：0
-
文件名称：
附件-995878887575887875070.rar
