义乌4层农村改造建筑给排水CAD图纸
- 附件设计说明：有
- 建筑类别：住宅
- 建筑高度类型：多层建筑
- 建筑地上层数：4层
- 建筑地下层数：0层
- 图纸设计深度：施工图
- 参考图纸：5张
- 设计年代：近代
- 生活供水设计：生活给水系统
- 排水设计：污水系统,废水系统,机房排水
- 供水方式：市政供水
- 供水分区：无
- 大样节点：卫生间
附件详情
- 1、设计说明
- 2、一层给排水平面图、二层给排水平面图
- 3、三四层给排水平面图、阁楼层给排水平面图
- 4、屋面给排水平面图、给水系统图、空调排水系统图
- 5、排水系统图、卫生间大样图
附件详情
该项目为义乌某农村4层旧房改造工程
本图纸共5张
空调排水系统图
排水系统图
屋顶给排水平面图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

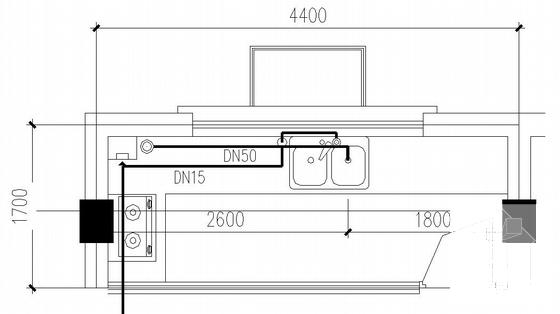

第 1 张图 -

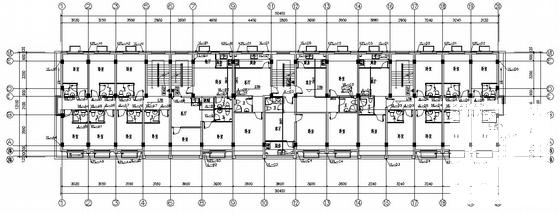

第 2 张图 -

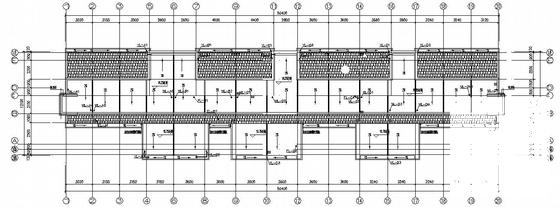

第 3 张图 -
第 4 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2023-01-08
- 评论次数：0
- 浏览次数：0
- 文件大小：0.54 MB
- 收藏次数：0
-
文件名称：
附件-995860577078900568908.rar
