环境监测中心6层综合楼给排水设计CAD图纸

  • 建筑类别:办公
  • 出图日期:2010
  • 设计阶段:施工图设计
  • 供水方式:市政供水
  • 供水分区:无
  • 污废水排水体制:合流
  • 设计内容:给排水,消火栓
  • 设置场所火灾危险等级:中危险级Ⅱ级

附件详情

1.某监测中心综合楼工程设计任务书;
2.政府有关主管部门对该项目扩初设计的批复;
3.建设单位提供的有关市政管线资料(包括给水、污水、雨水的接管点位置、管径及标高等);
4.本公司建筑及有关专业提供的作业图、设计资料、国家现行有关规程、规范;
5.该项目地上六层;其中1~4层为办公,5~6层为实验室。总建筑面积约5939m,总建筑高度为23.640m。体积为20914.5m, 耐火等级二级。
设计范围:设计范围红线范围以内的以下工程:给水系统、排水系统、 消防系统 设计。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 环境监测中心6层综合楼给排水设计CAD图纸 - 1
    第 1 张图

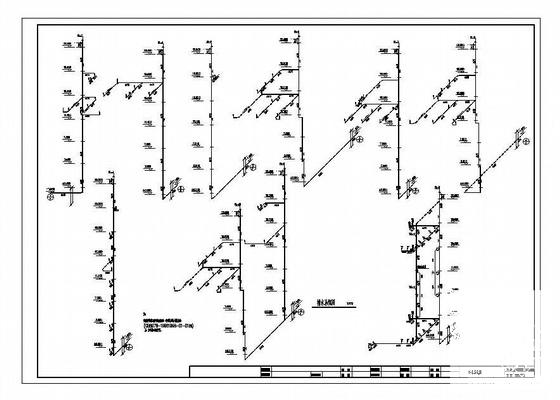

  • 环境监测中心6层综合楼给排水设计CAD图纸 - 2
    第 2 张图

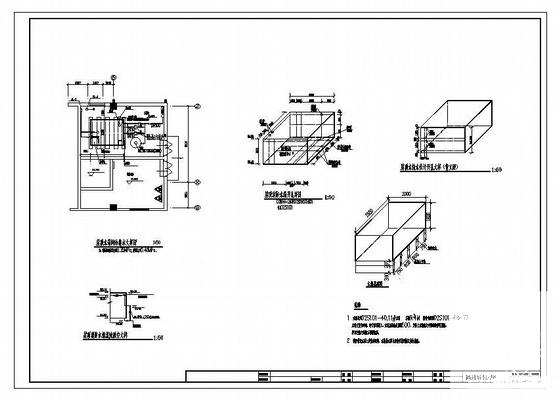

  • 环境监测中心6层综合楼给排水设计CAD图纸 - 3
    第 3 张图

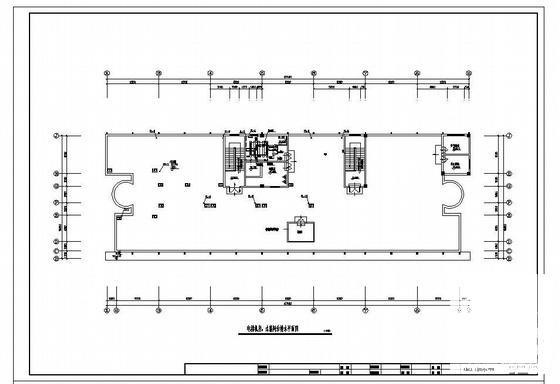

  • 环境监测中心6层综合楼给排水设计CAD图纸 - 4
