3层国宾馆暖通空调初步设计CAD图纸

  • 附件设计说明:有
  • 建筑类别:宾馆,酒店
  • 建筑高度类型:多层建筑
  • 建筑设计面积:19462平方米
  • 建筑地上层数:3层
  • 建筑地下层数:1层
  • 图纸设计深度:方案(初设图)
  • 参考图纸:31张
  • 设计年代:近代
  • 设计内容:空调,通风,采暖,防排烟
  • 空调系统:空气-水系统
  • 送风方式:侧面送风,散流器送风,条缝送风,其他
  • 项目所在地:内蒙古

附件详情

  • 设计说明
  • 图例
  • 主要设备表
  • 通风空调风管平面图
  • 屋顶通风平面图
  • 空调水管平面图
  • 采暖平面图
  • 空调水系统原理图
  • 采暖系统原理图
  • 通风系统原理图

附件详情

稿件为内蒙某国宾馆改造工程空调、通风、采暖初步设计图纸;由国内某知名院设计。建筑面积19462平方米本楼地上3层,地下1层,建筑高度最高13.65米。本楼由门厅、客房、餐饮、会议中心、游泳池、水疗及辅助用房等组成。
设计范围:大楼的空调风、水系统设计,采暖系统设计,通风、防排烟系统设计。

,图纸共31张。

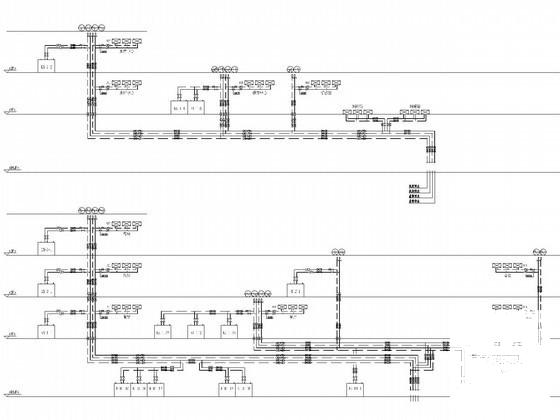

空调冷热水系统原理图

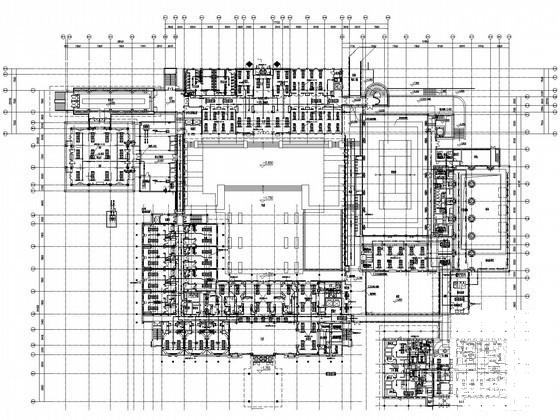

首层通风空调风管平面图

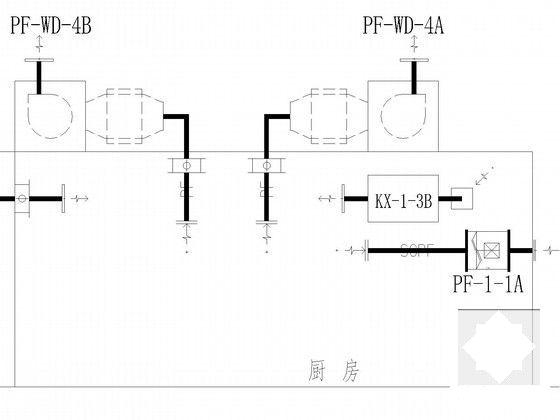

厨房通风系统原理图

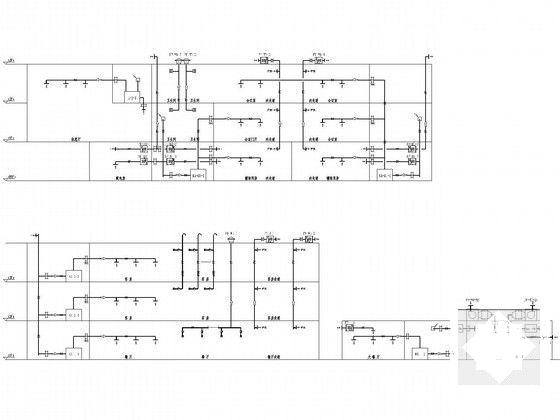

通风系统原理图

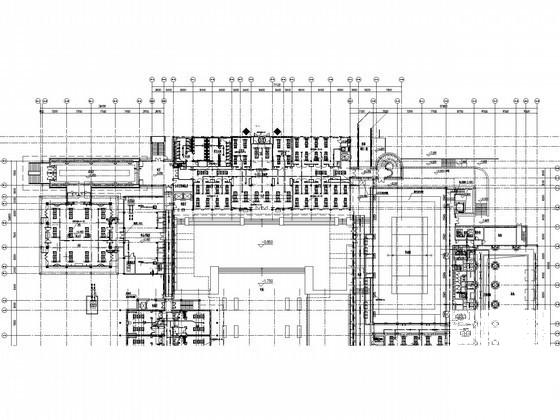

采暖平面

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 3层国宾馆暖通空调初步设计CAD图纸 - 1
    第 1 张图
  • 3层国宾馆暖通空调初步设计CAD图纸 - 2
    第 2 张图
  • 3层国宾馆暖通空调初步设计CAD图纸 - 3
    第 3 张图
  • 3层国宾馆暖通空调初步设计CAD图纸 - 4
    第 4 张图
  • 3层国宾馆暖通空调初步设计CAD图纸 - 5
    第 5 张图
  • 3层国宾馆暖通空调初步设计CAD图纸 - 6
    第 6 张图
以上是部分截图,请下载附件后查看完整高清内容
