3层酒店会议中心强弱电CAD施工图纸40张

资料简介
赚取积分

建筑高度类型：多层建筑
建筑设计面积：10236.32平方米
建筑地上层数：3层
建筑地下层数：1层
图纸设计深度：施工图
参考图纸：40张
设计年代：近代
地下室用途：车库,设备用房,其它
负荷等级：二级,三级
防雷等级：第二类
接地方式：TN-S
项目所在地：海南
强电设计：供配电系统,低压配电,电气照明,建筑物防雷,接地安全
弱电设计：火灾自动报警系统 ,视频监控系统,有线电视和卫星接收系统,信息网络系统,其它

附件详情

1、电气设计总说明
2、10KV系统图
3、低压系统图一、二
4、变电所低压竖向系统图
5、配电箱系统图一~六
6、设备房大样图
7、地下室配电平面图
8、一~三层配电平面图
9、屋顶配电平面图
10、地下室照明平面图
11、一~三层照明平面图
12、弱电系统图（一、、二）
13、地下室弱电平面图
14、一~三层弱电平面图
15、火灾自动报警设计说明
16、火灾自动报警及联动系统图一~四段
17、电气火灾监控系统图
18、地下室消防平面图
19、一~三层消防平面图
20、基础接地网平面
21、屋顶防雷平面图

附件详情

该项目位于海南，本项目为酒店的会议中心，由地下一层和地上三层组成，总建筑面积为10236.32m2，其中地下室由七个防火分区组成。高、低压配电室和发电机房位于第一防火分区，消防控制中心、通讯机房、计算机房、电视机房位于第七防火分区，第二防火分区为车库，其余防火分区为酒店各种功能用房。地上设有：客房单间。建筑高为：15.400m。建筑物为低层建筑。
设计范围包括：供配电系统；照明及电气节能；建筑物防雷、接地系统及安全措施；有线电视系统；电话系统；网络布线系统；视频监控系统；火灾自动报警及联动控制系统及漏电火灾报警系统。
该附件，总共40张。

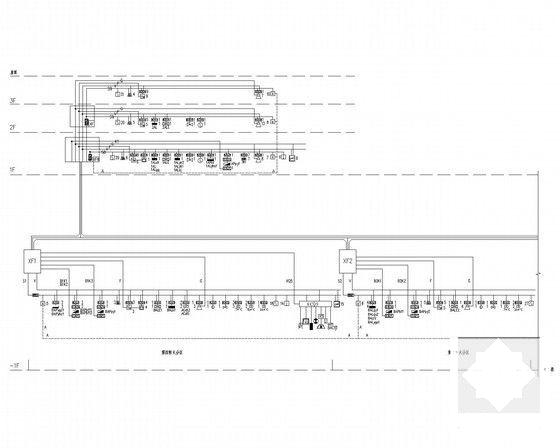

变电所低压竖向系统图

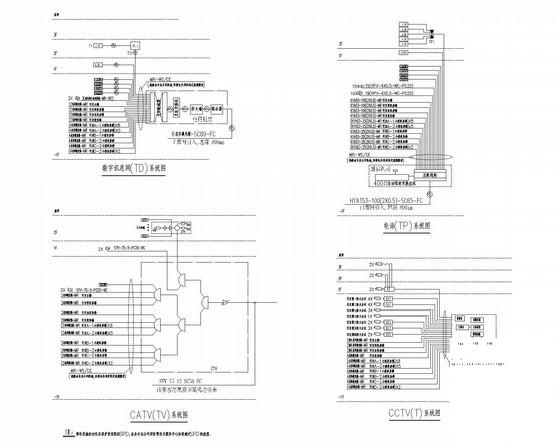

弱电系统图

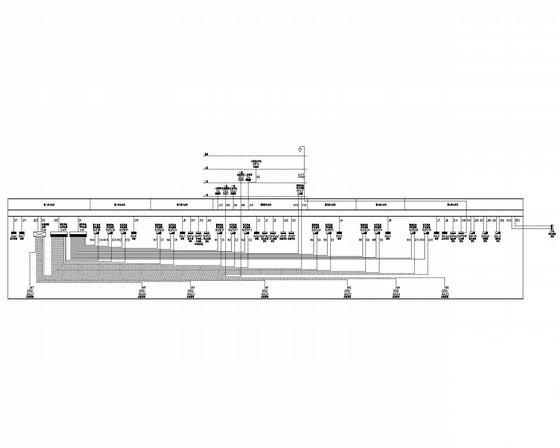

火灾自动报警及联动系统图一段

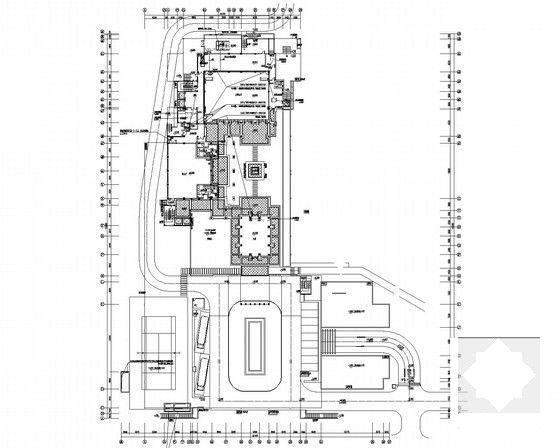

首层配电平面图
