3层酒店大堂弱电CAD图纸

  • 建筑类别:商业
  • 建筑高度类型:多层建筑
  • 建筑地上层数:3层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:11张
  • 设计年代:近代
  • 弱电设计: 火灾自动报警系统 ,视频监控系统,综合布线系统,通信系统,有线电视和卫星接收系统,广播系统,信息网络系统

附件详情

  • 一、弱电设计说明
  • 二、综合布线系统图
  • 三、安防监控系统图
  • 四、消防报警系统图
  • 五、 弱电平面图
  • 六、消防平面图

附件详情

该项目是某风景区酒店项目,总建筑面积约23000m ,地下一层,主要为设备用房,地上主要为餐饮娱乐,酒店客房及配套设施等。弱电设计主要包含综合布线、安防监控、 消防系统

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

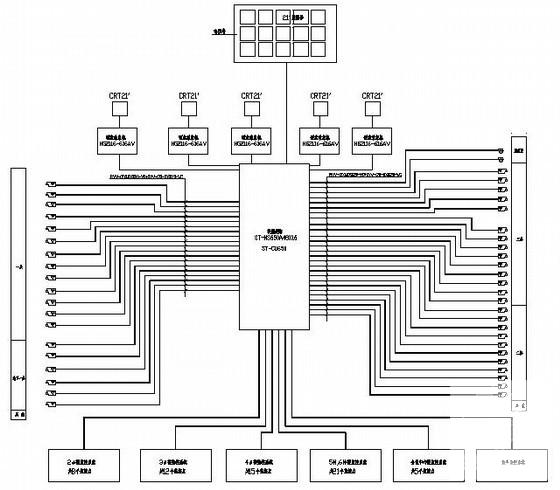

  • 3层酒店大堂弱电CAD图纸 - 1
    第 1 张图

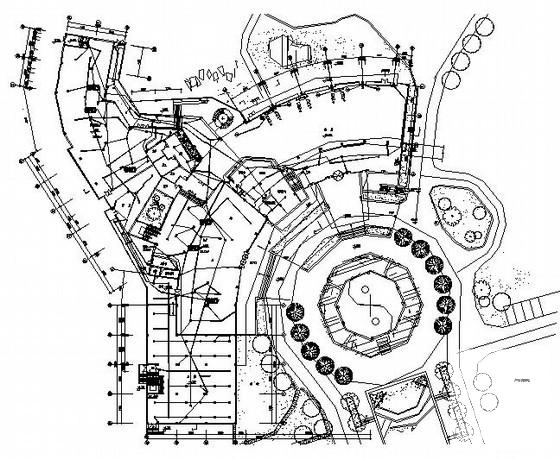

  • 3层酒店大堂弱电CAD图纸 - 2
    第 2 张图

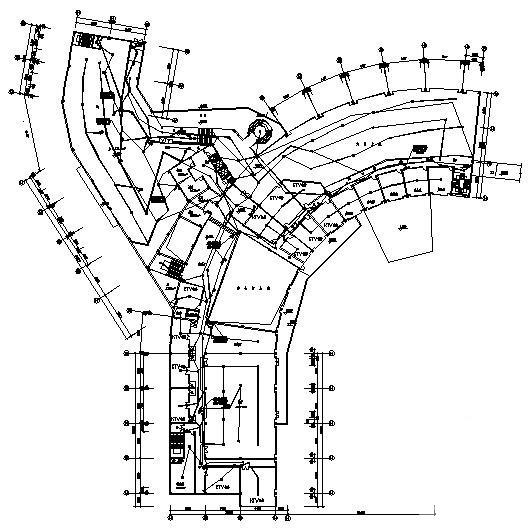

  • 3层酒店大堂弱电CAD图纸 - 3
    第 3 张图

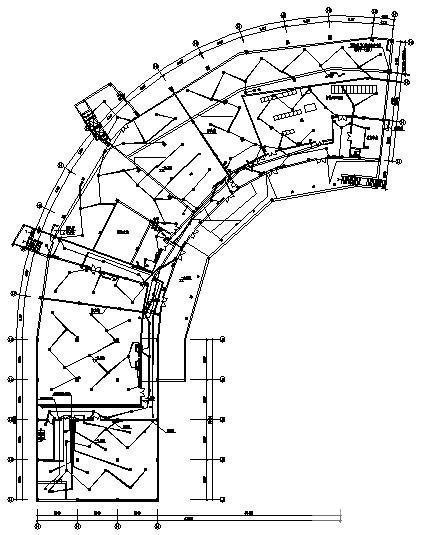

  • 3层酒店大堂弱电CAD图纸 - 4
