框架结构酒店大堂结构CAD施工图纸(3层五星级酒店)

  • 建筑类别:商业
  • 建筑高度类型:多层建筑
  • 建筑地上层数:2层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :独立基础
  • 结构安全等级:二级
  • 地基基础设计等级:乙级
  • 抗震设防烈度:6度抗震
  • 风压:0.30kN/平方米
  • 雪压:0.40kN/平方米
  • 参考图纸:21张
  • 设计年代:近代

附件详情

甲级设计院设计。本结构为框架结构体系,框架抗震等级 四级,电梯筒加设局部剪力墙,剪力墙抗震等级 三 级,该项目采用墩基和独立基础
该资料包含:结构总说明,基础平面布置图,人工挖孔墩大样,底板,基础梁平面布置图,基础梁详图,柱 平面布置图 ,柱平面整体配筋图表,结构平面图,梁平法施工图, 楼梯详图 ,基础修改图,柱平面修改图及柱表,基础和柱局部修改图等
共36张图纸。
出图时间:近代.04

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

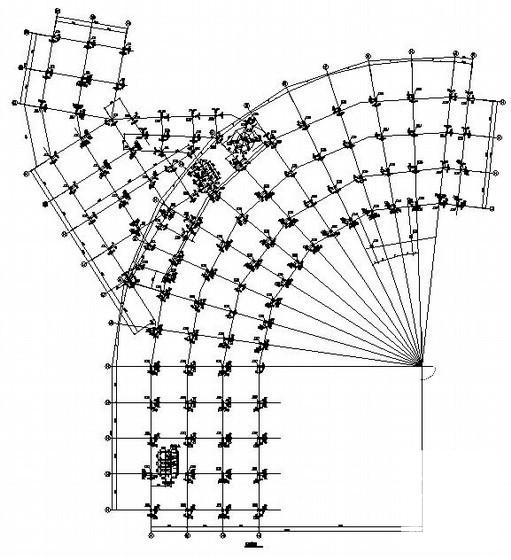

  • 框架结构酒店大堂结构CAD施工图纸(3层五星级酒店) - 1
    第 1 张图

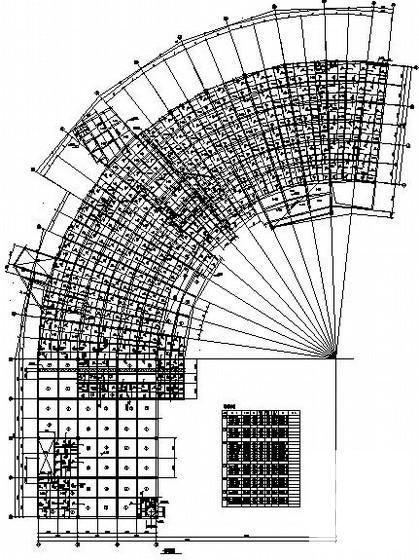

  • 框架结构酒店大堂结构CAD施工图纸(3层五星级酒店) - 2
    第 2 张图

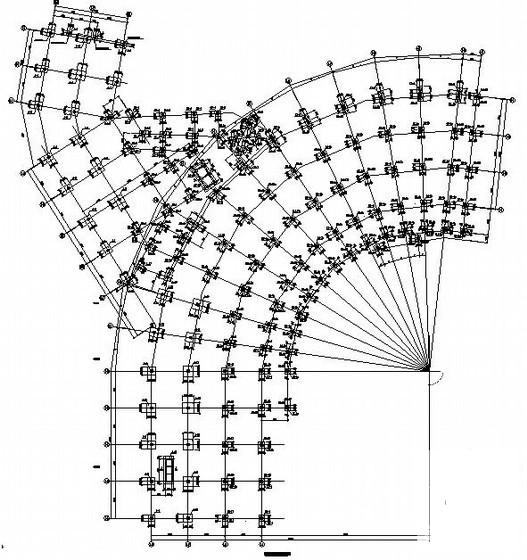

  • 框架结构酒店大堂结构CAD施工图纸(3层五星级酒店) - 3
    第 3 张图

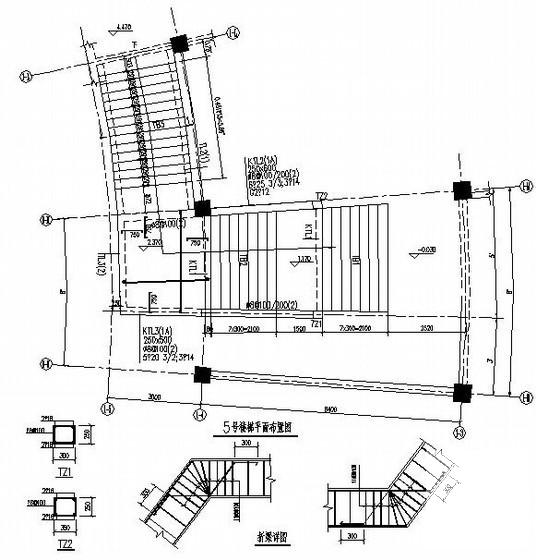

  • 框架结构酒店大堂结构CAD施工图纸(3层五星级酒店) - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
