5层商务酒店暖通空调系统设计CAD施工图纸（溴化锂直燃机系统）

资料简介
赚取积分

附件设计说明：有
建筑类别：酒店
建筑高度类型：多层建筑
建筑地上层数：5层
建筑地下层数：1层
图纸设计深度：施工图
参考图纸：19张
设计年代：近代
设计内容：空调,通风,采暖,防排烟,冷热源
冷热源：溴化锂吸收式机组
采暖系统：散热器供暖
水系统：单式泵,变流量,双管制
节点大样：风机盘管,空气处理机组
项目所在地：陕西

附件详情

一、项目概要：

该项目为陕西省榆林市一商务酒店，本建筑地上五层，地下一层。图纸主要包含设计施工说明、通风平面图、采暖平面图，系统图等...

二、空调系统：

1.冷热源：采用溴化锂直燃机...

2.风系统：采用采用柜式空调，风机盘管加新风的空调方式...

3.水系统：空调水系统为一次泵变流量双管制系统,由一个回路组成；空调水系统采用设置在地下室水泵房的补给水泵补水,定压...

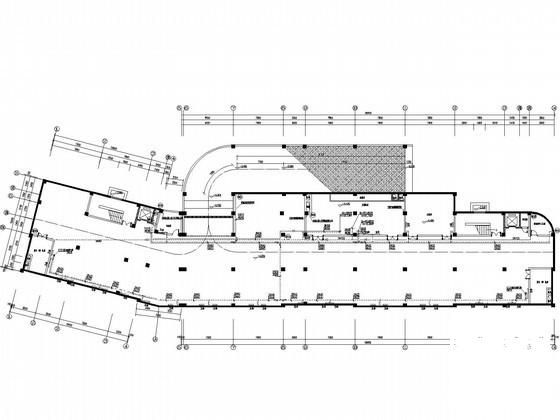

负一层采暖及主管路平面图

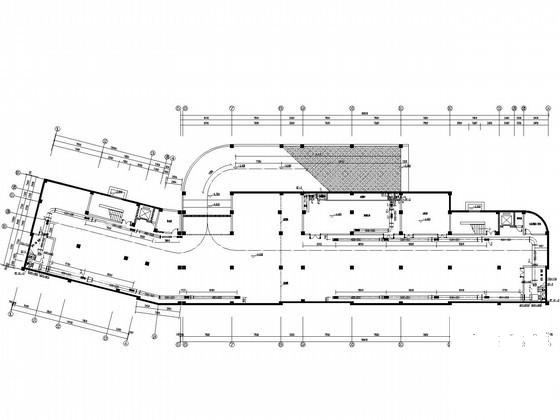

负一层通风平面图

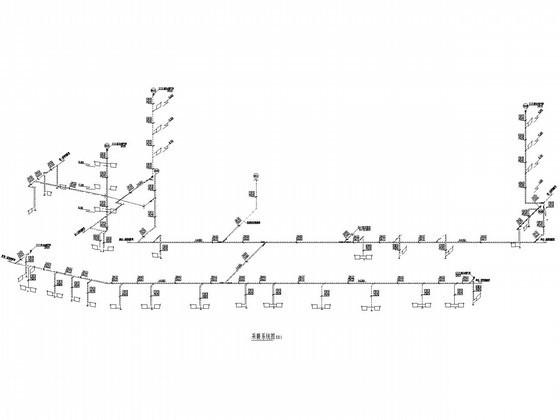

采暖系统图
